刚入手CAD的朋友，还不太了解制作双扇门平面图的操作，小编今天就带来CAD制作双扇门平面图的图文操作方法，感兴趣的小伙伴们一起学习一下吧！

      CAD制作双扇门平面图的图文操作

      1、打开CAD，新建一个空白图形。我们这里就画比较简易的门模型，如下图所示：

      2、首先用矩形命令画一个长方形，大小可以根据需要定。我这里画一个40*1000的长方体。

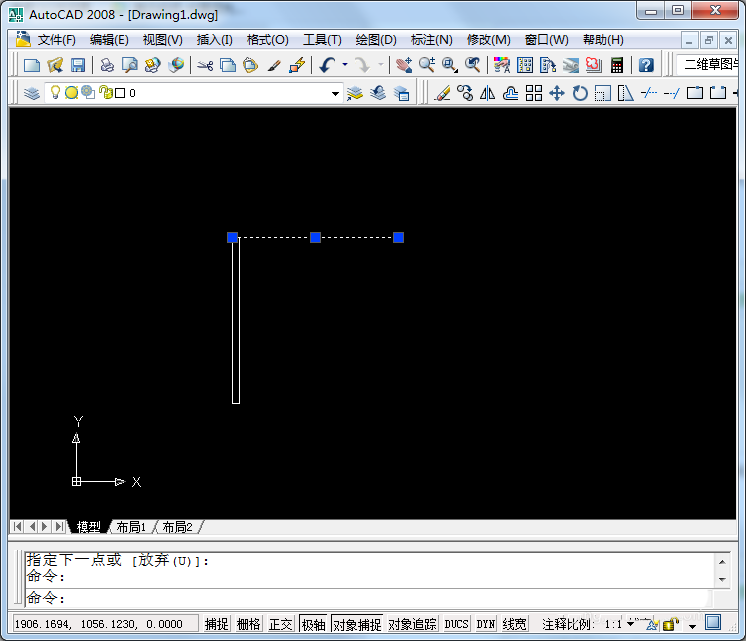

      3、然后以矩形左边端点开始画一条长度为1000的水平线。

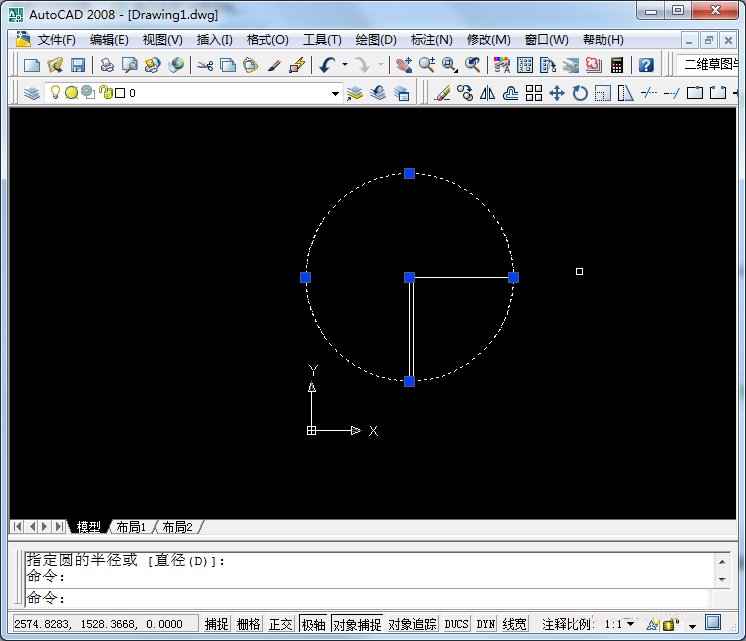

      4、然后以矩形左上端点作为圆心，画一个半径为1000的圆形。

      5、然后选择修剪工具，将多余部分修剪并删除。并将步骤3中画的一条水平线删除。

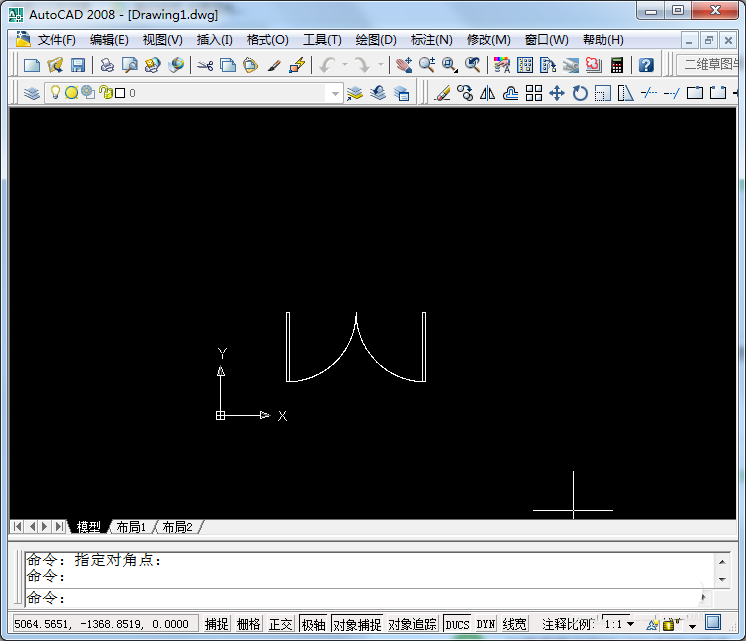

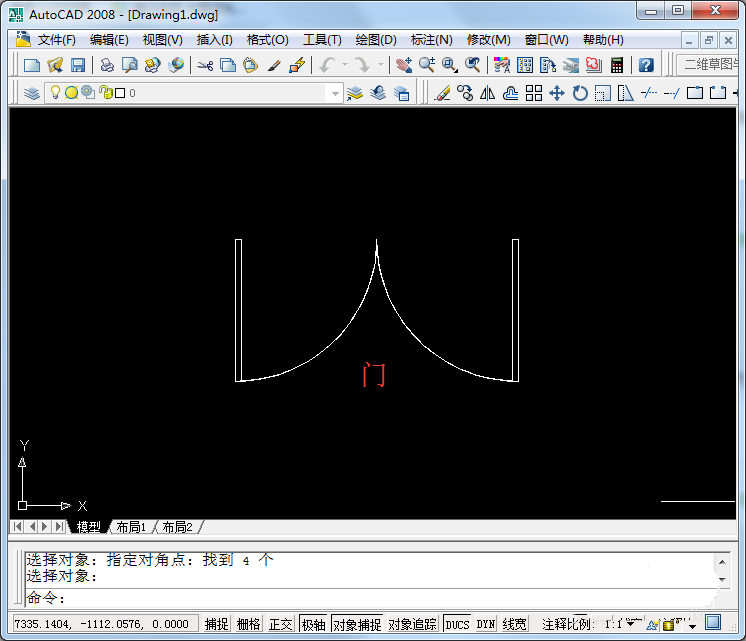

      6、如果需要做双开门的话可以镜像一个过去，得到如下图形。然后可以将这个图形写块保存下来，方便以后使用时直接过来调用。

      上文就讲解了CAD制作双扇门平面图的图文操作过程，希望有需要的朋友都来学习哦。
