源泉建筑 免费版 v6.7.4

      源泉建筑免费版是一款小巧实用的cad辅助设计软件，源泉建筑免费版可支持用户进行自动轴号尺寸线、画自动墙、绘制自动扶梯平面立面、绘制楼梯间剖面、自制填充图案等操作。

相关软件	版本说明	下载地址
源泉面积统计	建筑面积统计	查看
网蜂CAD工具箱	测量插件集	查看
小葛CAD工具箱	CAD制图必不可少	查看
贱人工具箱	提高绘图效率30%	查看

软件介绍

      源泉建筑免费版提供了丰富的图形绘制工具，您可以对建筑的内部构造图进行简单的设计绘制，设计的图形能够输出到excel进行保存，非常方便，同时该软件提供了图库管理功能，用户可以将绘制的图像保存到图库中，可同时更新所有幻灯片，并对图块进行简单编辑，如改变颜色、改变图层、合并重合线等等 ，有点类似于acdsee的管理图片文件。

软件特色

      ● 强化了 Autocad 的部分基本功能，如“文字处理、尺寸标注、图层管理、编辑与绘图”等等;

      ●    源泉建筑免费版内置了将图元导入google earth(谷歌地球)的转换程序。

      ● 你可以用毫米、厘米、分米、米甚至是英寸来绘图，墙厚、图块等设置项会相应调整;

      ● 功能强大而简单易用，完全不影响原有AutoCAD或天正的绘图习惯;

      ● 门窗块完全兼容天正3,可以互为使用;

      ● “源泉设计”的所有命令均组织添加在原CAD菜单的最后一项，以方便查阅;

      ● 通过总览命令，可以动态设置所有命令的快捷键，即时生效;

      ● “源泉设计”是免费免注册软件，绿色小巧，压缩包仅6MB多(含说明和常用字库);

      ● 提供中文简体、中文繁体、英文三个语言版本，请对应下载;

      ● 提供多用户系统，你可以同时为多个公司绘图，而拥有多个完整设置;

      ● 提供丰富的“装饰构件”、“建筑构件”和“建筑符号”绘图命令，建筑门、窗、墙、柱随时随地自动修剪;

      ● 提供类似 acdSee 的图库管理，操作直观、维护方便;

安装

说明

      浩辰cad:

      ● 如果一键方法安装不成功可改用手动安装，方法如下：

      手动安装源泉设计方法

      如果一键安装程序未成功或者您喜欢自己动手，可以用以下方法安装“源泉设计”(两者无区别)：

      ● 将“源泉设计”软件包完整地解压到你指定的任意文件夹(如:“D:yqarchsys”，注:路径中不能含有括号);

      ● 启动AutoCAD/浩辰CAD，运行系统配置程序“菜单(menu)工具(Tools)选项(Preferences)”:

      a) 在弹出的系统配置对话框中选择“文件(Files)支持文件搜索路径(Support File Seach Path)”;

      b) 按【添加(Add)】按钮加入 源泉设计 的系统路径，如“D:YQArchsys”;

      c) 然后按【上移(Move Up)】按钮将此路径上移至其余路径的最上端;

      d) 按"OK"按钮退出系统配置对话框;

      ● 退出重新进入AutoCAD/浩辰CAD，安装完毕!

      AutoCAD：

      ● 如果一键方法安装不成功，请将sysinstall.vlx文件拖拽入AutoCAD绘图区也可完成“源泉设计”安装;

      ● 如果启动文件“sysacad.lsp”与你的自编程序冲突，安装后可直接删除之，此时应该将“源泉设计”启动文件yqstart.lsp加入到AutoCAD的启动组;

      ● 在天正建筑(5.0-9.0)环境下的安装方法与上述相同。

      ● 强烈推荐安装AutoCAD扩展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附带此扩展工具，安装AutoCAD时选择安装就可以了。

使用方法

      自动轴号尺寸线 AZH

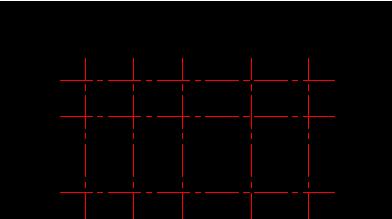

      只需一步:选取轴线

      ● 根据所选轴线自动布置轴号和二道尺寸线

      ● 不影响其他图层

      画自动墙 WW

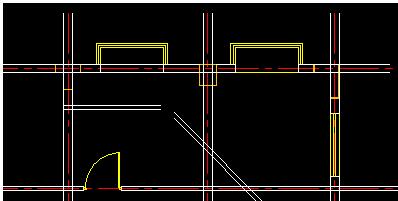

      ● 就像画直线一样绘制平面墙体

      ● 碰到柱子柱内墙体被修剪

      ● 碰到墙体与该墙体交叉处被修剪

      ● 按下“W”键可以列表选择墙厚

      ● 不影响其他图层

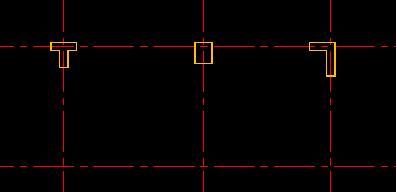

      智能墙剪 TW

      ● 只需一步:选择修剪的墙柱范围

      ● 柱内墙体被修剪

      ● 墙体与墙体交叉处被修剪

      ● 不影响其他图层

      墙上开门/窗 AD/WD

      ● 点选开门/窗的墙线

      ● 晃动鼠标确定开启方向，确定，完成!

      ● 可通过按“W”键选门洞宽

      ● 可通过按“D”键选门垛宽

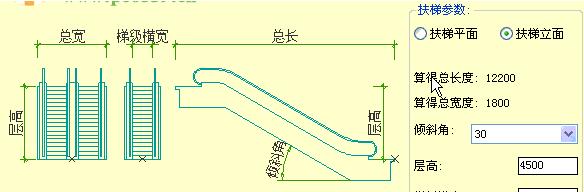

      绘制自动扶梯平面立面 Ltf

      ● 第一步:按对话框提示选择参数

      ● 第二步:将自动生成的自动扶梯平面或立面插入图纸中

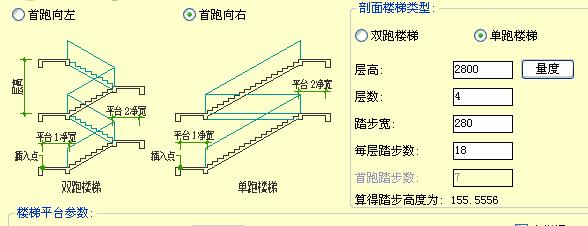

      绘制楼梯间剖面 LTP

      ● 第一步:按对话框提示选择参数

      ● 第二步:将自动生成的楼梯间剖面插入图纸中

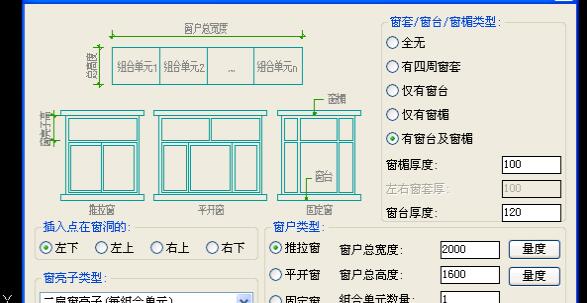

      绘制窗户立面 WDE

      ● 第一步:按对话框提示选择参数

      ● 第二步:将自动生成的窗户立面插入图纸中

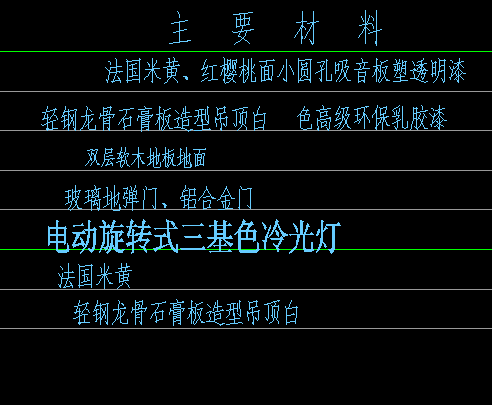

      批量文字排版对齐 TTC

      对选取的批量文字进行多种处理，包括：

      ● “改字形”、

      ● “改字高”、

      ● “改角度”、

      ● “改对正方式”、

      ● “改宽高比”、

      ● “连接同行字串”、

      ● “按新间距重排版”、

      ● “拉线对齐”、

      ● “拉线均分对齐”、

      ● “加方框”

      ● “加园框”

      等等

      图库管理 BV

      ● 管理.dwg文件有点类似于ACDSee的管理图片文件

      ● 只要将常用图块另存为.dwg文件，再分门别类存入指定文件夹就完成了图块入库程序

      ● 图库浏览器的初始目录可由用户系统配置命令(yqsys)，通过设置config.txt来指定

      ● 可按放大镜放大幻灯片，修改文件名等

      ● 可同时更新所有幻灯片，并对图块进行简单编辑，如改变颜色、改变图层、合并重合线等等

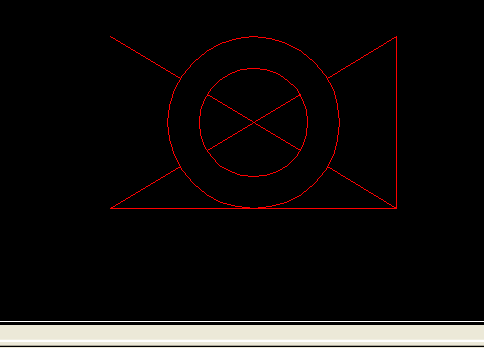

      自制填充图案 MP/MP1

      ● 第一步:选取“自制填充图案.pat”文件的保存路径

      ● 第二步:选取线、圆、圆弧、点等图元用以构造自己的“填充图案”，完成!

      注：

      ● 命令mp--按矩形长边1mm重复制作填充图案

      ● 命令mp1--按实际大小1:1制作填充图案

      ● 可制作在x方向和y方向重复长度不同(非正方形)的填充图案

      快捷键

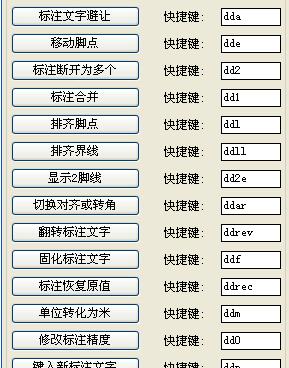

      sys yq_systemsetup ;【系统设定】系列命令对话框发动程序

      yqsys yq_sys_setting ;当前用户系统配置(设置图层、文字样式、标注样式等) ****

      yq/yy yqarch ;源泉设计命令总览 *****

      tba yq_toolbarson ;打开所有源泉工具栏(图形按钮) *

      tbaf yq_toolbarsoff ;关闭所有源泉工具栏(图形按钮) *

      yquser yq_setuser ;选择源泉设计当前用户(个性设置) *

      yqlang yq_lang ;切换提示语言(英文/中文) *

      yqunits yq_setunits ;设定缺省绘图单位(毫米/厘米/分米/米/英寸) *

      yqmenu yq_menu ;重新载入(更新)源泉设计附加菜单 *

      sd yq_setdwgscale ;设定图纸比例(自动设定尺寸标注样式) *****

      tk yq_dwgframe ;绘制图框 ** (v6.2 修改的 ●)

      yqhelp yq_help ;源泉设计详细帮助 *

      yqver yq_ver ;源泉设计版本信息 *

      yqweb yq_website ;源泉设计下载更新网站 *

      yqforum yq_forum ;源泉设计论坛 *

      yqabout yq_about ;关于源泉设计 *

      MKX yq_doorsill ;门槛线管理 ** (v6.3 新添的 ●●)

      Mdx yq_dooropening ;门洞线管理 ** (v6.3 新添的 ●●)

      xWD yq_line2window ;线变平面窗 ** (v6.2 新添的 ●)

      CW yq_width_windoor ;修改门窗宽度，自动修改墙垛 ****

      VW yq_move_windoor ;左右平移门窗，自动修改墙垛 ****

      XF yq_repair ;修正门窗(修复位置、厚度并兼容天正3)和柱子 ****

      vX yq_moveandfix ;移动并修正门窗柱子和标高符 ****

      cX yq_copyandfix ;复制并修正门窗柱子和标高符 ****

      rrX yq_mirrorandfix ;镜像并修正门窗柱子和标高符 ****

      WBH yq_winSerialNumber ;门窗编号管理 *** (v6.3 新添的 ●●)

      ;MC yq_hole_windoor ;墙或轴线开落地窗 ****

常见问题

      如何更改命令快捷键

      源泉设计 所有命令快捷键都是可以动态修改的：

      ● 在AutoCAD的命令行提示符“command:”下键入“yq/yy”即可发动 源泉设计 总览命令;

      ● 对话框显示 源泉设计 的所有命令分组和分组快捷键;

      ● 点击按钮可发动分组命令列表，通过下拉列表框可以直接发动绘图命令;

      ● 分组快捷键可以动态修改，按“确定”后即时生效。

      ● 当 源泉设计 升级后请保留“用户文件夹”，再在总览命令对话框中按“追加新版新命令”即可。

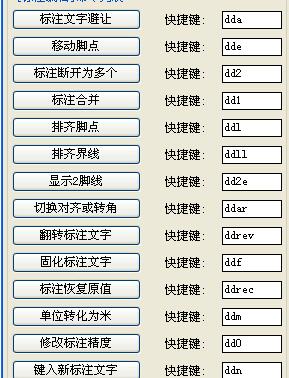

      分组命令列表

      ● 对话框显示指定命令分组(源泉设计 有多个命令分组)的所有命令和命令快捷键;

      ● 点击按钮直接发动绘图命令;

      ● 命令快捷键可以动态修改，按“确定”后即时生效。

      如何添加门窗图库

      自建门窗图库，建议最好先在 syswindows*.* 门窗图块库文件夹随意打开一个门窗图块作为参考

      ● 门窗图块起名规则：

      门起名要如: “d*.dwg” (*代表任意多个英文、数字或下划线字符)

      窗起名要如: “w*.dwg” (*代表任意多个英文、数字或下划线字符)

      若是添加单开、双开、三开、四开、六开的关联门，即门洞小于1200自动选用单开门，大于等于1200自动选用双开门，如此类推，则起名应如：

      单开门：“d*1.dwg”

      双开门：“d*2.dwg”

      三开门：“d*3.dwg”

      四开门：“d*4.dwg”

      六开门：“d*6.dwg”

      若是添加落地窗的关联窗组(四个分别代表1扇、2扇、3扇和4扇落地窗的图块)，则起名应如：

      1扇落地窗：“w*1.dwg”

      2扇落地窗：“w*2.dwg”

      3扇落地窗：“w*3.dwg”

      4扇落地窗：“w*4.dwg”

      ● 门窗图块的制作：

      1.在AutoCAD中先画好门窗的样式，也可以打开现有门窗图块修改而成;

      2.将门窗图块缩小为1mm×1mm见方大小，即使窗块也是1mm×1mm见方的，这为了方便以后在图纸上插入时可按实际尺寸放大;

      3.将图块的插入原点(0,0)设定在1mm×1mm见方的中央正确位置(插入点对应于墙洞的长方形的正中心);

      4.将所有图元都设定为图层“0”，颜色“BYLAYER”;

      5.将图块文件按起名规则保存在“syswindows”中，完成!

      Q:我对AutoCAD系统不是很熟悉，如何正确安装 源泉设计?

      A:请参阅 源泉设计 安装指南

      回到前面

      Q:我已经有自己的一些.lsp小程序，如何在我的系统中加载 源泉设计 而不影响我原来的使用?

      A:这只需要两步：

      (1)按 源泉设计 安装指南 正确安装源泉设计;

      (2)将你原有的.lsp小程序加入到“sys用户文件夹”就行了，源泉启动的时候会自动装载这些程序的。

      回到前面

      Q:我发现 源泉设计 的某些命令快捷键跟我原有的一些命令冲突，如何更改?

      A:请参阅 如何更改命令快捷键

      回到前面

      Q:我喜欢现有的门窗图块，可以加入 源泉设计 方便使用吗?

      A:请参阅 如何添加门窗图库

      如果希望你的新门窗图块作为“墙上开门”等命令的缺省图块，可以在AutoCAD的命令行提示符“command:”下键入“yqsys”调出 源泉设计 用户系统配置 进行指定。

更新日志

      ● 修改“选图框快速批量打印(bpt)”命令，可选通配符图块名和图层名;

      ● 修改“绘制角钢架子剖面(JGJ)/绘制木方架子剖面(MF)”命令，加“框架有外框”项;

      ● 修改“绘制保温岩棉剖面(BWM)”命令，增加“防火岩棉”、“铝箔”项;

      ● 修改“绘制图框(tk)”命令，规范图框的块名;

      ● 修改“新建图层(ern)”命令，添加“全选”按钮;

      ● “Q6杂项命令面板”修改如下：

      修改“图层过滤选择(xer)”命令，图层可多选;

      修改“颜色过滤选择(xcr)”命令，颜色可多选;

      ● “Q5杂项命令面板”修改如下：

      修改“图块/灯具连线(lb)”命令，不做封闭曲线;

      ● 新添“批量替换图层(erTD)”命令;

      在用户文件夹中加入“批量替换图层”文件relay01.txt;

      ● 废止“根据预设文件改名图层(erY)”命令;

      ● “Q5杂项命令面板”修改如下：

      新添“选尺寸画对齐线(dd2x)”命令;

      ● 修改“绘制对齐标注并交点断开(ddXX)”命令，选取曲线时的处理方法;

      ● 修改“图层转换快捷键(ersc)”命令，支持图层线型、打印、说明等项目;

      ● 修改“导出图层文件(erO)/导入图层文件(erI)”命令，

      修改“新建图层(ern)”/刷子.匹配图层(ssER)”命令，

      支持图层线型、打印、说明等项目;

      ● 修改“设置线型快捷键(ltsc)”命令，对话框增加拾取键;

      ● 修改“设置填充图案快捷键(hhsc)”命令，对话框增加拾取键;

      ● 修改“根据密度计算重量(zl)”命令，可以拾取面积、写出;

      ● 新添“设置填充图案快捷键(hhsc)”命令;

      ● 修改“绘制图框(tk)”命令，调整A3、A4图框左偏移量;

      ● 修改“画圆柱影线(YZX)”命令，鼠标右键可输入数值;

      ● 修正“将视口内容复制为图纸空间块(vvBB)”命令，处理旋转及移动过视口时的bug;
