很多的用户使用CAD快速看图的时候，并不熟悉不间断测量分段长度的操作方法?下面小编就为你们带来了CAD快速看图不间断测量分段长度的操作步骤,感兴趣的小伙伴可以一起学习一下哦。

      CAD快速看图不间断测量分段长度的操作步骤

      一、连续测量

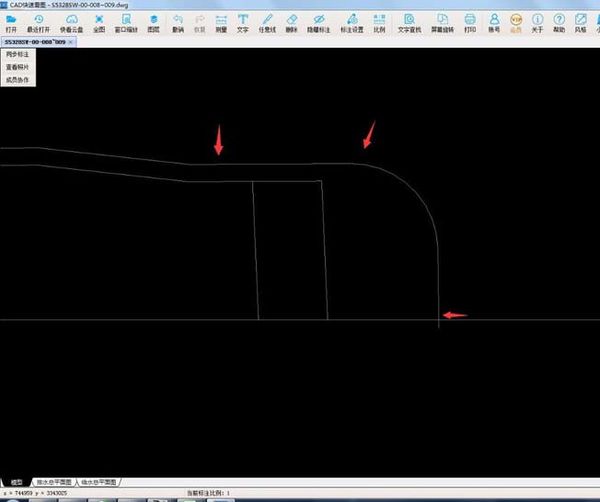

      我们先用CAD快速看图打开图纸。这里以测量一段路缘石的长度为例。

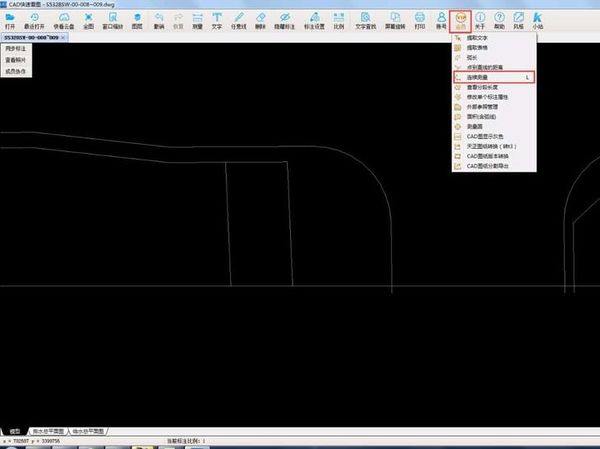

      然后我们点击VIP按钮的“连续测量”功能，或者右键菜单里的“连续测量”，或者在英文输入状态下的字母“L”键，都可以激活这个功能。

      接着根据鼠标旁边的提示，遇到直线点击直线的2个端点，此时鼠标会捕捉到端点，变为黄色小方块。遇到弧线，点击弧线本身，鼠标会变成白色小方块。

      这时测量完毕后，点击右键结束，此时软件会计算出长度，并且要求你选择结果放置的位置，此时移动鼠标选择合适的位置，按鼠标左键放置。

      二、查看分段长度

      连续测量完毕后，我们得到线段的整体长度。要想查看分段长度，请点击VIP按钮中的“查看分段长度”功能。

      接着按照鼠标旁边的提示，左键选择刚才的连续测量的数字，就可以看到3段的分段长度。是不是很方便呢。

      以上就是CAD快速看图不间断测量分段长度的操作步骤，你们应该都有所了解了吧!
