      目标：在如图圆管上面打一个六边形孔洞贯穿

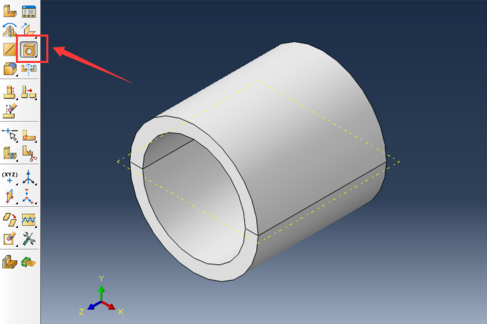

      建立圆管模型，

      Abaqus在 part模块有shape功能，对模型进行cut

      blend 等编辑 ……cut模块下有 circular hole功能 不过不能在曲面上面实现

      新建一个柱形截面，其截面形状为孔的形状、截面尺寸一致 ，长度保证能穿透圆管厚度……(自己合适的尺寸)

      装配两个part

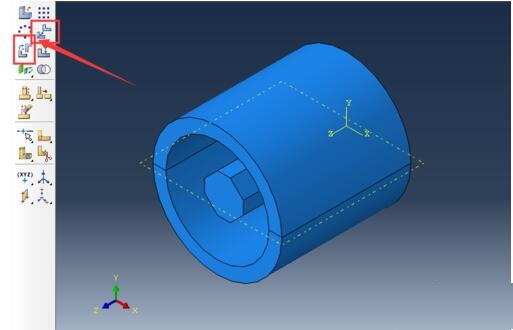

      调整位置

      如图位置

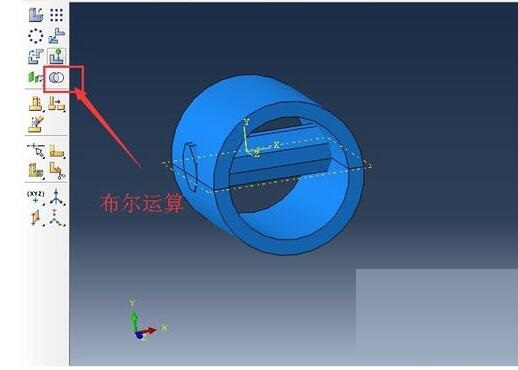

      布尔运算

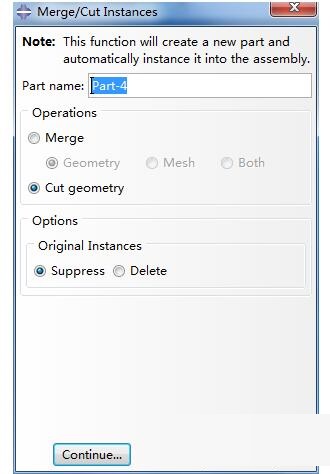

      用圆管减去棱柱

      得到最终结果如图
