AutoCAD设置图形界线的操作流程

2019-04-12 11:53:09 来源:下载之家 作者:xzzj

CAD 2010

CAD 2010

软件类型:3D制作类 软件大小:1.94GB 软件平台:  WinALL  软件语言:简体

标签: ACD软件 autocad 2010

查看详情

      各位朋友,你们了解AutoCAD设置图形界线的相关操作吗?若还不了解,就来学习AutoCAD设置图形界线的操作教程吧!

      AutoCAD设置图形界线的操作流程

AutoCAD设置图形界线的操作流程

      1、打开一张图纸或新建一第图纸,为了便于操作,这里是打开一张图纸;

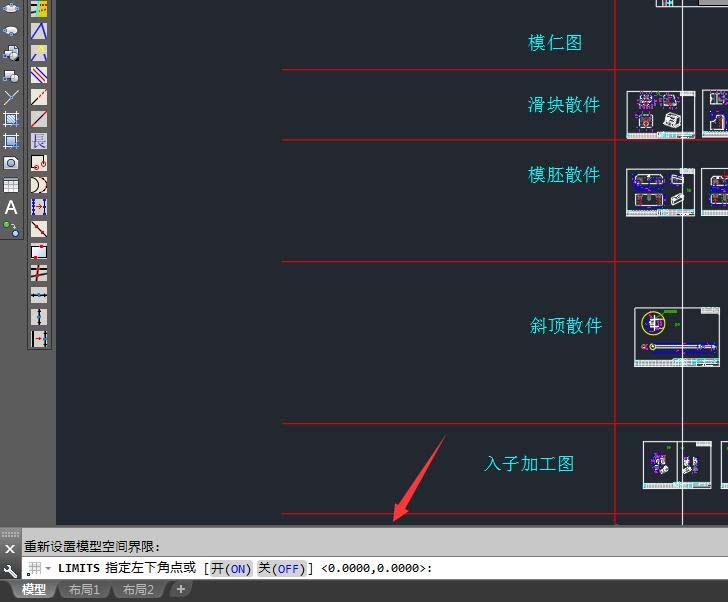

      2、在CAD2017命令输入窗口输入limits,

      3、在命令行提示输入左下角的点时,此时的尺寸直接默认的为0即可;

AutoCAD设置图形界线的操作流程截图

      4、在提示输入右上角的点时,此时就需要输入了,输入的原则可以参考GB图纸标准,如A0A4等;

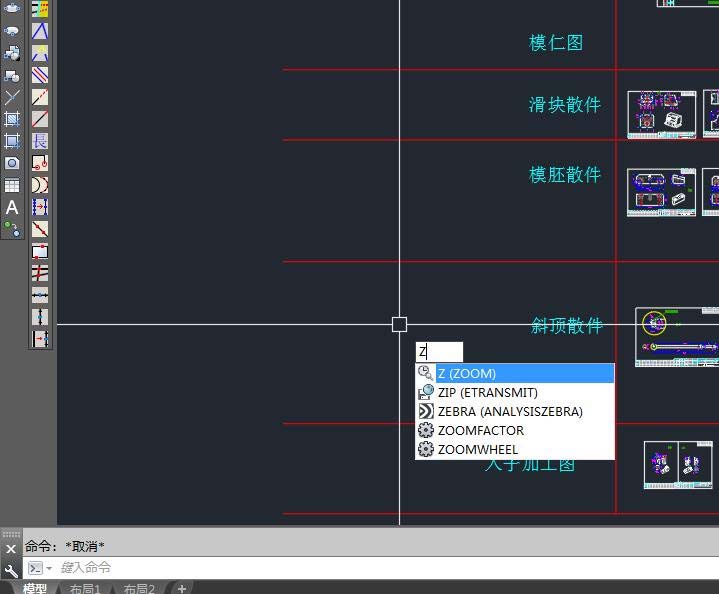

      5、CAD图形界限设置完成后,可以在命令行输入Z;

AutoCAD设置图形界线的操作流程截图

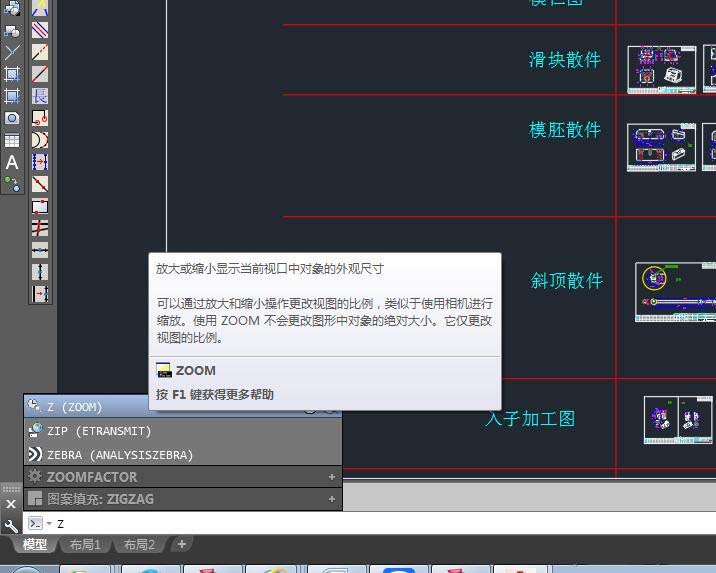

      6、Z是指ZOOM命令,其功能是用来等比缩放图形;

AutoCAD设置图形界线的操作流程截图

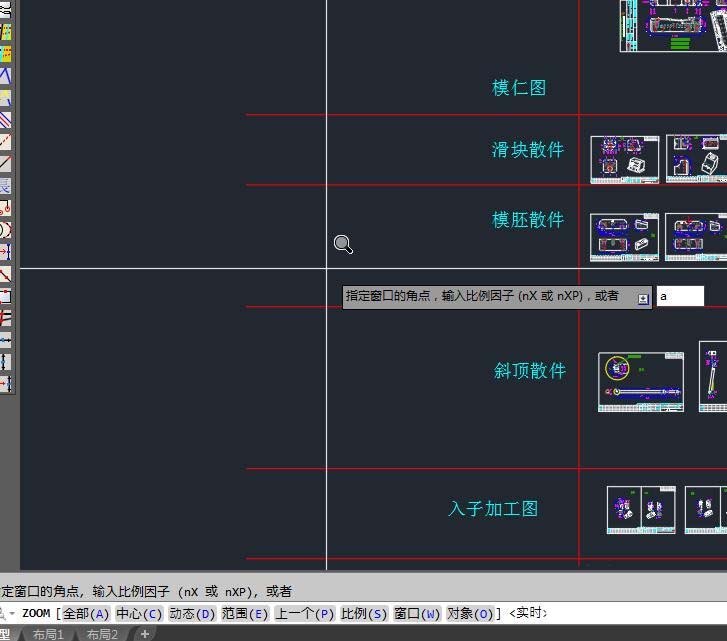

      7、进入Z命令后,然后输入字母A,敲击回车键后;

AutoCAD设置图形界线的操作流程截图

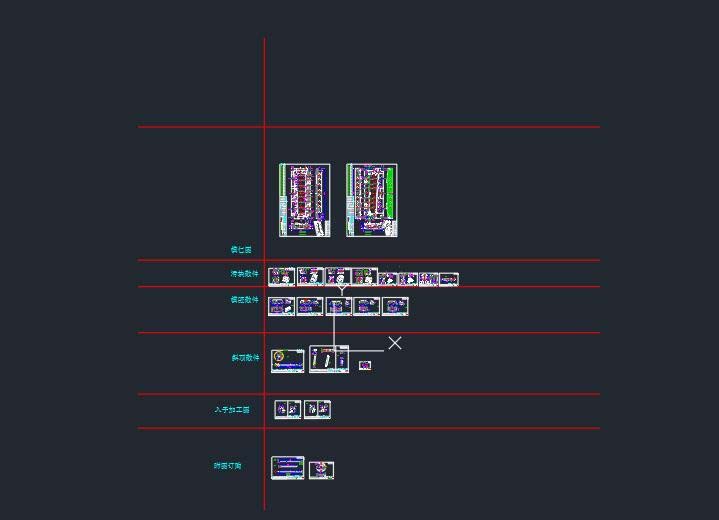

      8、CAD2017绘图窗口中的图纸就会进行缩放操作了。

AutoCAD设置图形界线的操作流程截图

      以上这里为各位分享了AutoCAD设置图形界线的操作流程。有需要的朋友赶快来看看本篇文章吧。
