      Revit控制交叉管道之间的遮挡的详细步骤

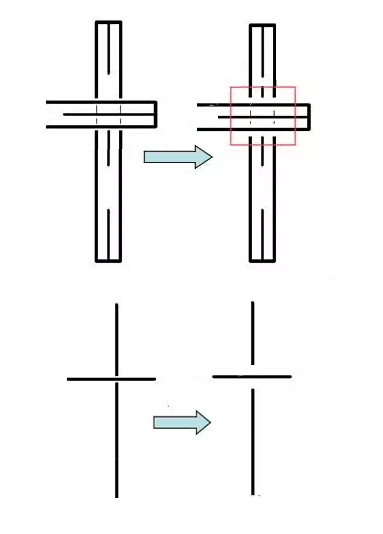

      在“机械设置”对话框里，有一个公共选项“隐藏线”，用来控制管道及风管单双线的遮挡显示。若勾选“绘制MEP隐藏线”，将按照“隐藏线”选项所指定的线样式和间隙来绘制管道，图1为不勾选“绘制MEP隐藏线”的效果，图2为不勾选“线样式”用于控制勾选“绘制MEP隐藏线”情况下，遮挡线的样式。图2为“MEP隐藏线”线样式，图3为“隐藏线”线样式效果。

      “内部间隙”、“外部间隙”、“单线”这三个选项用来控制在非“细线”模式下隐藏线的间隙。图4为更改“内部间隙”、“外部间隙”值之后的变化，图5为更改“单线”值之后的变化。

      注意：若想达到图所示效果，有四点要注意：

      1) 当前视图是在粗线模式下

      2) 当前视图为“机械”“卫浴”及“电气”中的一种

      3) 当前视图属性栏中“显示隐藏线”一项设为“按规程”

      4) 当前视图的视觉样式为“隐藏线”模拟
