      你们知道Solidworks绘制百叶窗模型吗?怎么样开启这项功能呢?对此感兴趣的用户可以随小编去下文看看Solidworks绘制百叶窗模型的具体操作方法。

      Solidworks绘制百叶窗模型的具体操作

Solidworks绘制百叶窗模型的具体操作

      1、在SolidWorks中找到图示的文件夹,能看到一个自带的百叶窗模型。

Solidworks绘制百叶窗模型的具体操作

      2、双击这个模型,即可生成零件。

Solidworks绘制百叶窗模型的具体操作

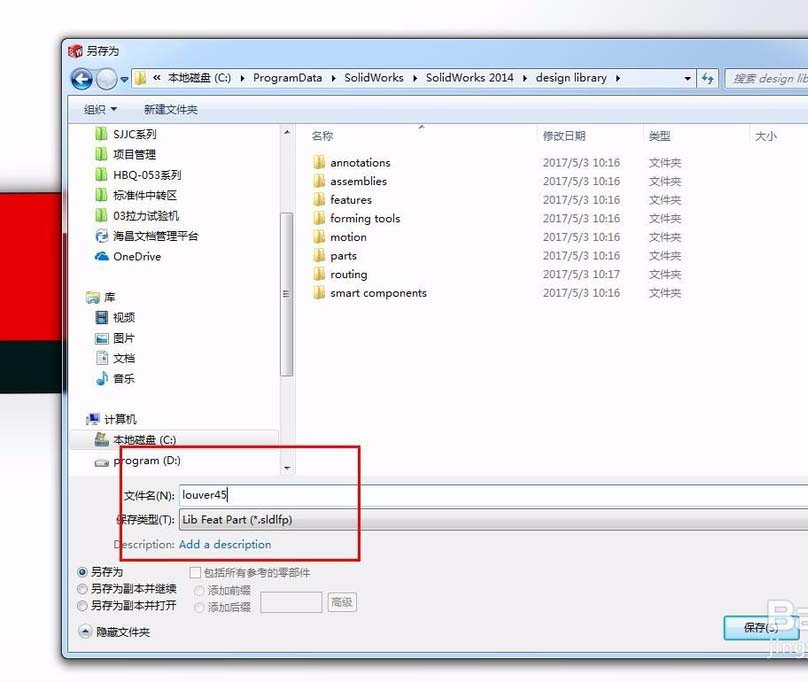

      3、为避免修改自带的模型,先将这个模型另存到一个地方。

Solidworks绘制百叶窗模型的具体操作

      4、打开另存的文件,对尺寸进行修改。一般能修改拉伸板的长度和宽度,其次修改草图的主要尺寸。

Solidworks绘制百叶窗模型的具体操作

      5、可删除最后一个草图。

Solidworks绘制百叶窗模型的具体操作

      6、在视图,钣金里找到成形工具。

Solidworks绘制百叶窗模型的具体操作

      7、选择结束面和开始面。

Solidworks绘制百叶窗模型的具体操作

      8、保存,注意保存格式。

Solidworks绘制百叶窗模型的具体操作

      9、在零件库中右击点击添加文件夹,将刚才存的零件文件夹加进去。

Solidworks绘制百叶窗模型的具体操作

      10、就能在钣金上面直接应用了。

Solidworks绘制百叶窗模型的具体操作

      上面就是小编为大家带来的Solidworks绘制百叶窗模型的详细步骤,一起来学习学习吧。相信是可以帮助到一些新用户的。
