Origin平滑曲线的使用方法

2019-12-18 11:37:06来源:下载之家作者:xzzj

      如果你还不会处理Origin平滑曲线的情况的话,就来下文学习学习Origin平滑曲线的处理方法步骤吧,希望可以帮助到大家。

      Origin平滑曲线的使用方法

Origin平滑曲线的使用方法

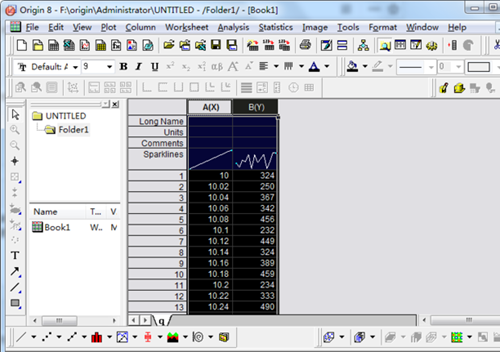

      打开Origin软件,导入自己需要的数据后,选中需生成曲线的两列数据,如图选择的是A(X)和B(Y)。

Origin平滑曲线的使用方法

      点击界面最上方的“Plot”选项,鼠标移到弹出菜单的“Line"项,然后又会出现一个菜单,点击菜单的"Line"项,便会生成此时的数据曲线图。

Origin平滑曲线的使用方法

      此时的数据曲线有噪声和毛刺,不够平滑,因此需要进行平滑处理。点击界面最上方的“Analysis”选项,然后鼠标依次移到"Signal Processing"项、"Smoothing"项,最后点击Open Dialog项。

Origin平滑曲线的使用方法

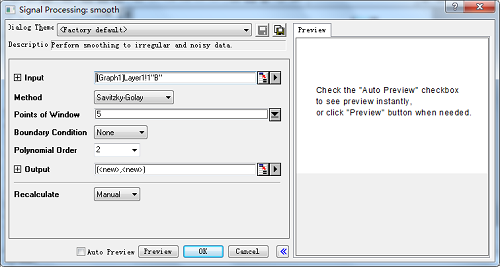

      对话框中是相关平滑参数的调整,可根据需要进行不同设置,设置完成后点击"OK"即可。

Origin平滑曲线的使用方法

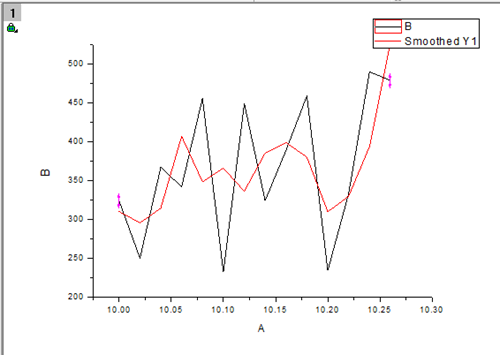

      此时曲线图会展示原曲线与平滑曲线两条曲线。

Origin平滑曲线的使用方法

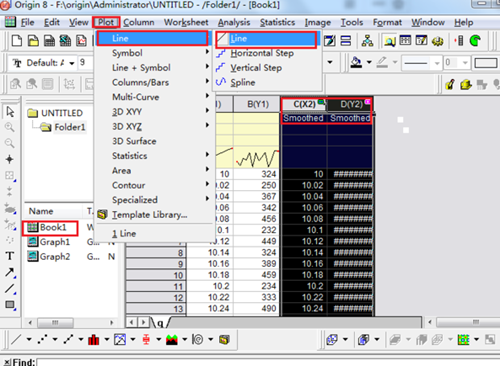

      若要只展示平滑曲线,则先双击击左侧表格形图标(默认名称"Book1"),然后选中平滑的两条曲线数据,再进行点击界面最上方的“Plot”选项->“Line"项->"Line"项,就会只出现平滑曲线。

Origin平滑曲线的使用方法

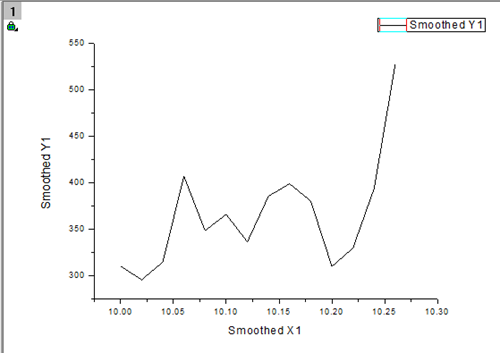

      最后的平滑曲线如图所示。

Origin平滑曲线的使用方法

      各位小伙伴们,看完上面的精彩内容,都清楚Origin平滑曲线的操作步骤了吧!
