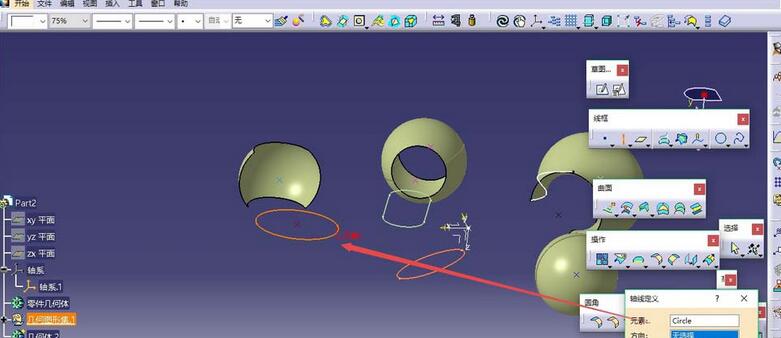

      1、打开帮助文档提供的模型,打开文件如图所示

Catia怎么创建轴 Catia创建轴的操作流程截图

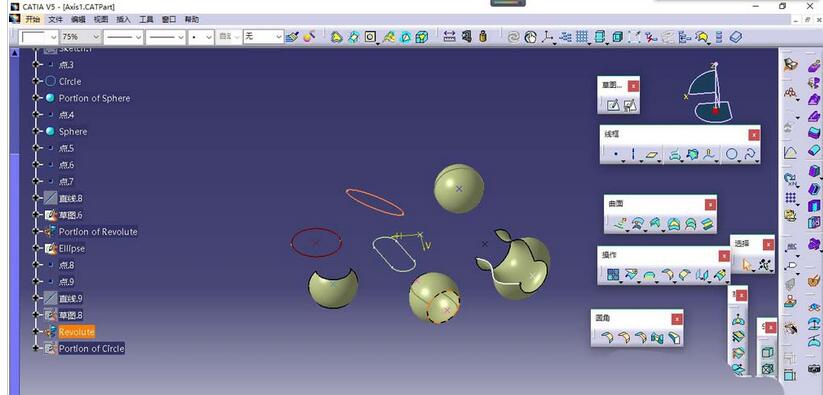

      2、选择要创建轴的元素,该元素可以是,圆或者圆的一部分,椭圆或椭圆的一部分,长圆曲线,旋转曲面或旋转曲面的一部分。

Catia怎么创建轴 Catia创建轴的操作流程截图

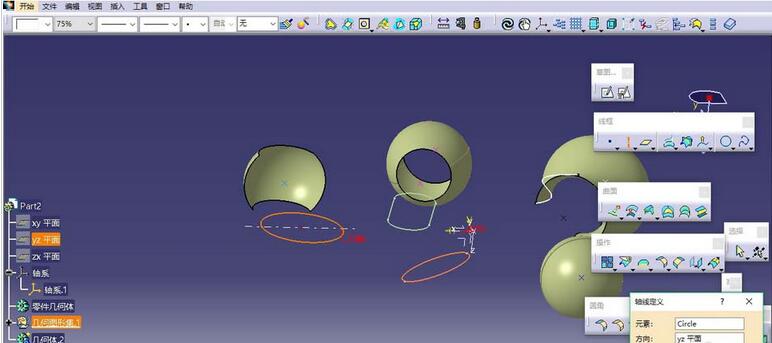

      3、选择不垂直于曲面的方向此处选择yz平面,

Catia怎么创建轴 Catia创建轴的操作流程截图

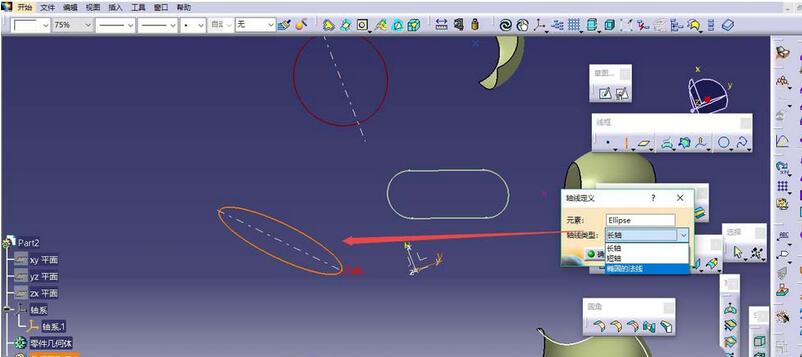

      4、选择椭圆,我们可以选择长轴,短轴,或者法线。

Catia怎么创建轴 Catia创建轴的操作流程截图

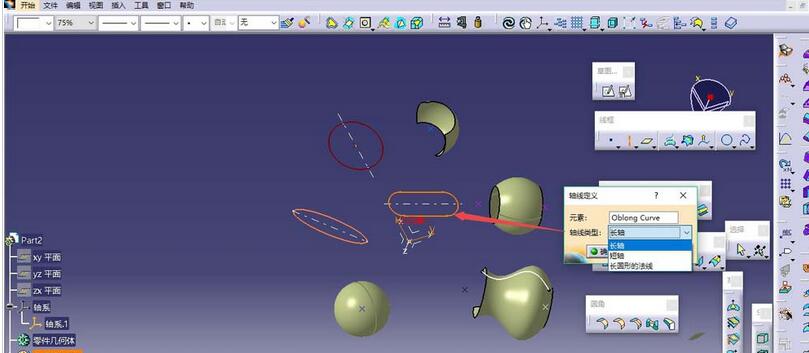

      5、选择长圆曲线,可以选择长轴,短轴,或者法线

Catia怎么创建轴 Catia创建轴的操作流程截图

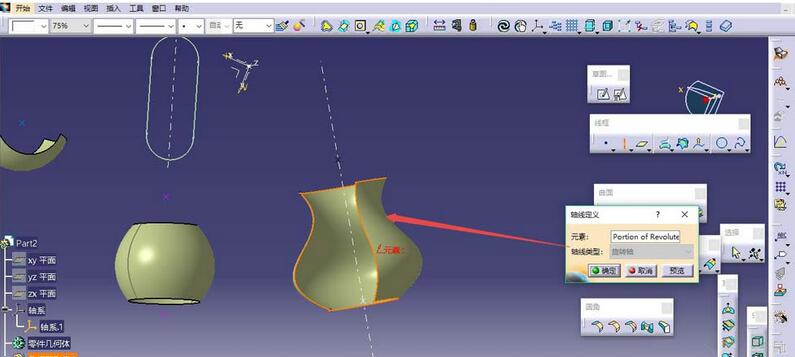

      6、选着旋转曲面,生成旋转轴。

Catia怎么创建轴 Catia创建轴的操作流程截图
