      Cadence Allegro官方版是一款专业的PCB编辑软件。Cadence Allegro最新版与强大的元件信息系统(CIS)高度集成,促进优选器件和已有器件库的重用,可以加快原理图设计进程,降低项目成本。Cadence Allegro官方版对模拟电路不仅可进行直流、交流、瞬态等基本电路特性分析,而且可进行参数扫描分析和统计分析。

基本简介

      Cadence Allegro官方版是一款功能强大的PCB编辑工具。软件内置了专业的交互的工作接口和完善的功能,能够为PCB设计布线提供完美的解决方案。Cadence Allegro软件拥有先进的PCB编辑器,用户可以进行自动化的编辑操作,将布线的效率最大化。

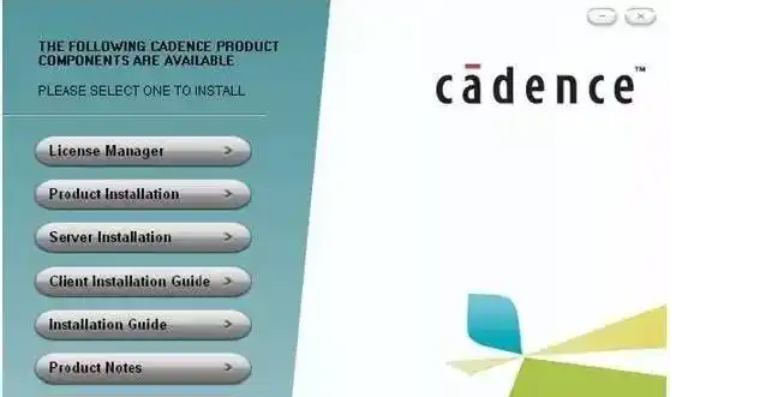

截图

功能介绍

      1、图形化、平面化和层次化设计能力提高了原理图设计效率;

      2、Cadence Allegro官方版与强大的元件信息系统(CIS)高度集成,促进优选器件和已有器件库的重用,可以加快原理图设计进程,降低项目成本;

      3、便于查找元件,并与MRP、ERP、PDM数据库实现高度集成;

      4、为用户提供超过200万的免费元件库,便于灵活选择设计元件;

      5、集中管理物料编号和器件信息;

      6、可进行数据流程、封装以及互联的在线设计规则检查;

      7、用户可以对元件、连线、网络、引脚和标题框进行灵活的编辑和定义;

      8、可以导入和导出所有常用的设计文件格式;

      9、宏记录器可用于复杂的原理图编辑和定制过程的录制。

      10、对模拟电路不仅可进行直流、交流、瞬态等基本电路特性分析,而且可进行参数扫描分析和统计分析。

软件特色

      设计分割

      设计团队越来越分散于世界各地,这就让缩短设计周期时间的相关问题变得更加复杂,手动操作解决多用户问题非常耗时, 缓慢而且易于出错,PCB设计分割技术, Allegro PCB设计层有提供,提供了多用户, 同步的设计方法,实现了更快地上市,并减少了布局时间,使用该技术,同时作业于一个布局图的多个设计师可以共同调用单个数据库,不管小组相隔多远,设计分割技术让设计师能够将设计分割为多个部分或者区域,由多个设计组成员进行规划和编辑, 这样,所有设计师都可以查看所有被分割的部分,并更新设计视窗,监控其他用户部分的状态和进度,这可以大大缩短整个设计周期,并加速设计流程。

      交互式走线编辑

      PCB编辑器的交互式布线功能提供了强大的,交互的功能,可以使受控自动操作,以维持用户操作,同时将布线效率最大化,实时的,图形的,任意角度的推挤布线让用户可以选择,推挤优先,,环绕优先,或,仅环绕,模式,推挤优先模式让用户可以建造最合适的互联路径,而实时的,图形布线器会自动地解决动态推挤障碍,布线会自动跳跃障碍,如引脚或导孔,在需要建造数据总线时,贴线优先模式是完美的解决方案,在环绕优先模式中,布线器图形会跟随其它互联为优先,只有在没有选择的时候才会推开或跳过障碍,仅环绕型执行起来就像环绕优先模式,但没有对其它蚀刻目标的推挤意图,实时嵌入式图形布线引擎可以通过推挤障碍,或者跟随铜皮的障碍,同时动态地跳跃过孔或元件引脚以优化布线,在编辑时,设计师可以使用一种能够显示具有高速约束的互联下的时序间隙的实时图形化窗口,互联布线还提供了在多个线路上执行群组布线的能力,以及用高速长度或延迟约束进行线路的交互式调整的能力

      动态铺铜

      动态铺铜技术提供了实时灌注/修复功能, Shape参数可以被适用于三个不同的方面, 参数可以被添加到全局Shape, 同类Shape, 以及单个Shape中,走线,导孔和元件添加到动态铜皮中,将会按照其形状自动连接或避让,当物体被移去时,形状会自动填充回去,在编辑完成后,动态铺铜不需要批量自动避让,也不需要其它的后期加工步骤, RF设计RF设计要求包括要比以往更快,更精确地解决高性能/高频率电路,RF/复合信号技术为PCB RF设计提供了一种完整的,从前端到后端,从原理图到布局到制造的解决方案,RF技术包含了高级的RF性能,包括参数化创建和编辑RF器件的智能布局功能, 以及一种灵活的图形编辑器,一种双向的IFF界面提供了RF电路数据的快速而有效地传输,并进行仿真和确认,这种双向流程消除了电路仿真和布局之间手动和易于出错的迭代,Allegro PCB Design XL和GXL级提供了此功能

      PCB制造

      Cadence Allegro官方版可以进行全套底片加工,裸板装配和测试输出,包括各种格式的Gerber 274x,NC Drill和裸板测试,更重要的是,CADENCE通过其Valor ODB++界面,还包含Valor Universal Viewer,支持业界倡导的Gerber-Less制造, ODB++数据格式可创建精确而可靠的制造数据,进行高质量的Gerber-Less制造

      自动化的互联环境

      设计复杂度,密度和高速布线约束的提高使PCB的手动布线既困难又耗时,复杂的互联布线问题通过强大的,自动化的技术得以解决,这种强大的,经实践证明的自动布线器含有一种批量布线模式,含有众多的用户可定义的布线策略,以及自动的策略调整,互动的布线环境,具有实时互动走线推挤特性,有助于对走线的快速编辑,具有广泛的布图规划功能和完整的元件放置特点的互动式放置环境,使得无需切换应用程序就可以进行放置变更,优化布线,通过使用自动交互式布图规划和放置功能,设计师可以提高布线质量和效率,这与元件布局直接相关,此外,广泛的规则集让设计师可以控制范围广泛的约束,从默认的板级规则到按照线路种类的规则,再到区域规则,Allegro产品提供的高速布线能力能够解决线路安排,时序,串扰,布线层的设置,和当今高速电路所需要的特殊器件要求。

      自动布线

      高级自动布线技术提供了强大的,基于形状的自动布线,有快速,高效率等特点,它的布线算法可对于类型广泛的PCB互连挑战,从简单到复杂,从低密度到高密度,并可满足高速约束的需要,这些强大的算法最高效率地使用了布线区域,为了给各种情形找到最佳的布线方案,布线器使用一种多通路,重视成本,可解决冲突的算法,广泛的规则集提供了物理和电子约束控制的能力,广泛的规则集具有解决设计中各种布线元素的特定规则的灵活性,用户可以定义满足通用物理/间距线路规则所需的规则,和复杂,层级高速规则的分类规则

      可制造性设计

      制造性设计能力可以大大提高制造的良品率,制造算法提供了伸展功能,能够根据可用空间自动地加大铜皮间隙,自动铜皮伸展,将铜皮重新定位,创造铜皮与引脚,铜皮与SMD焊盘,以及相邻铜皮之间的额外空间,从而提高可制造性,用户可以灵活地定义各种范围的间距值,或者使用默认值, 临近的拐角和测试点可以被添加到布线过程中,制造算法会自动使用最优的规则范围,从最大值开始直到最小值,测试点插入可自动添加到可以测试的导孔或焊盘作为测试点,可测试的导孔可以在前端,后端或PCB的两边被探测到,支持单面和蛤壳式测试器,设计师可以根据它们的制造需要,灵活选择测试点插入方法,为了避免昂贵的测试设备调整,测试点可以是,固定,的,测试点约束包括测试探测表面,导孔尺寸,导孔栅格,和最小的中心间距。

      互动式布线编辑

      布线编辑器可以简化走线编辑过程,随着新的走线,推挤功能会自动推开原有的走线,围绕引脚进行布线,使用推挤功能,设计师可以沿着现有的走线移动原有的走线部分或导孔,并且在必要的时候推到其它引脚和导孔前端,重像功能使其更容易评估假定的情况,随着走线部分或导孔在指针控制下移动,周围的走线就会被推挤和动态显示,这样经调整的布线可以在接收最终配置前被评估,布线编辑器非常适合密集的多层电路板,有效导孔的位置很难发现,只要在选定的地点点击两次就可以定位导孔,可能的话,可以通过将走线推挤到所需的板层上创造出可选地点,如果不可行,布线编辑器会显示出DRC,并显示附近的有效导孔位置,此外,复制布线功能可以让现有的布线被复制,以完成未布线的总线连接,简化总线的创建。

      布局编辑

      布局编辑器让设计师迅速放置元件的同时可以同步评估空间,逻辑流程和拥挤度,移动模式让元件可以被作为单一元件或群组进行翻转,旋转,排列,推挤和移动,指导布局模式选择具有最高连通性的元件,计算出其最理想的位置,而不会破坏设计规则或约束,用户可以拒绝也可以接受该位置, 只要直接输入XY轴位置就可以放置元件, 这种功能对于放置连接器和有固定位置的元件特别实用,密度分析可以通过将PCB与显示区域范围的色图,从高度拥挤到轻微拥挤的区域,重叠,图形化地显示了电路的拥挤度,这有助于确认在哪里进行布局调整,以缓解拥挤度,并提高布线完成率

      高速约束

      高速布线约束和算法能够满足当今高速电路的差分对,线路布局,时序,串扰,布线层的设置和特殊的几何要求,对于差分对布线,用户只需定义两个走线之间的间距,而自动布线器会解决剩下的一切,布线算法可以智能地处理导孔周围或之间的布线, 并自动顺应指定的长度或时序标准,自动网络屏蔽被用于降低噪声敏感型线路中存在的干扰,不同的设计规则可以被应用于设计的不同部分,例如,用户可以在设计的走线部分指定严格的间距规则,而在其它地方指定没那么严格的规则。

      PCB编辑器集成

      PCB布线技术被紧密结合到PCB编辑器中, 通过PCB编辑器界面,所有设计信息和约束被自动传递到布线器,一旦布线完成,所有布线信息会自动传回到PCB编辑器, 图6,布局编辑器容许你在布线过程的所有阶段评估空间,逻辑流程和拥挤度。

常见问题

      1. Cadence Allegro官方版中想移动元件的某一个PIN , 请问该如何做。用move 命令, 总提示Symbol or drawing must have UNFIXED_PINS property。

      edit -> properties 选中要move Pin的元件的 symbols,增加 UNFIXED_PINS 属性即可。

      2.how can i get rid of the "dynamic length" dialogue box?

      Setup -> User Preferences Editor ->Etch>allegro_etch_length_on

      3 .请问如何將以删除的PIN NUMBER及SILKSCREEN还原?

      删除此零件,再重新导入~~~或可以直接UPDATE 零件也可以

      4.从orcad导入后,place->quickplace,但是出来的元件上面很多丝横,就和铺铜一样,怎么回事?

      把PACKAGE GEOMETRY 的 PLACE_BOUND_TOP 勾掉即可.

      5.请问在allegro中,怎様画一条沒有绿漆的綫?

      同样位置再画一根sold mask的线

      6.如何将走线的尖角过渡改成圆弧?

      可以直接画圆弧上去,记得勾上replace etch,原来的线就没了或使用slide 命令﹐然后在右邊的tab option選項中的comers改成arc,再去移動線﹐就可以改成圓弧﹗

      7.allegro中覆铜的基本步骤是怎样的?

      edit/shape进入shape编辑模式——edit/change net(pick)点上GND net——shape/parameters设置相关参数(看help)——void/auto进行shape处理——shape/fill退出shape编辑模式。

       8.快捷

       常用键盘命令在allegro 中有很多键盘命令,它是通过键盘输入来激活或执行相关的命令。键盘命令基本上包含了大部分的菜单命令。下面列举几个常用的键盘命令。

       1、x 100:Y 坐标不变,X 方向移动100 个单位值(以设定的原点为参考点)

       2、y 100:X 坐标不变,Y 方向移动100 个单位值

       3、x 100 100:移动到(100,100)坐标处pick 命令与上面的x 或y 命令功能相同,只是在执行pick 命令时会弹出一个窗口,输入想要的坐标值就可以,与上面相对应,pick 命令也提供三种模式:pick、pickx 和picky。

       4、mirror:激活镜相命令(本命令是先激活,后选择要镜相的对象)。

       5、rotate:激活旋转命令(本操作要先选取对象,后执行该命令)

       6、angle 90:旋转90 度(本操作要先选取对象,后执行该命令)二、常用快捷键alias F2 done:结束当前命令alias F3 oops:取消前一次操作alias F4 cancel:取消当前命令alias F5 show element:激活“属性显示”命令alias F6 add connect:执行布线命令alias F7 vertex:激活“增加倒角”命令alias F8 zoom points:点取放大alias F9 zoom fit:满屏显示alias F10 zoom in:放大窗口alias F11 zoom out:缩小窗口alias F12 property edit:激活“属性编辑”命令funckey + subclass -+:切换到下一层funckey - subclass --:切换到上一层

软件特别说明

      百度网盘提取码:uagb
