SmartCarve

SmartCarve 官方版 v4.3.26

软件大小:164.00MB
软件类型:国产软件
软件语言:简体
软件授权:免费软件
软件分类: 机械电子
支持系统:

  SmartCarve官方版是一款十分受欢迎的软件工具,SmartCarve官方版界面美观大方,功能强劲实用,提供计算机辅助设计、计算机智能控制、图形图像处理、多种数据类型支持,多种激光加工工艺处理、多图层设置等功能。

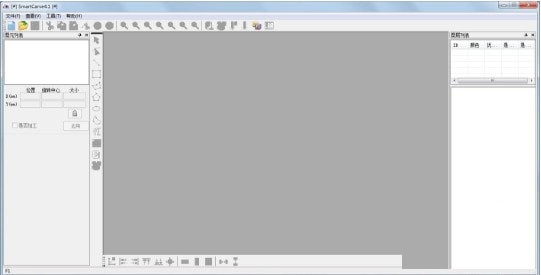

SmartCarve截图

功能介绍

  1、图形绘制及编辑功能。主要包括直线、矩形、多边形、圆弧、椭圆、曲线、文字等基本图元的绘制及编辑;支持图元节点编辑,可以让用户更方便细微调整图形;支持图元的填充处理,坡度处理等。

  2、SmartCarve官方版支持导入的图形格式有:plt、dxf、dst、dsb、ai、bmp、jpg、gif、out、ymd、yln等。支持位图的网点图处理,反色处理等。

  3、支持多国语言:中文简体,中文繁体、英语及其它多国语言,目前软件带有中文简体,中文繁体、英语。

  4、最大支持256个加工图层,用户可根据加工需要设置不同图层的加工参数及加工图层的优先级。

  5、具有标尺显示,方便明晰图形尺寸及位置。

  6、能保存当前工程中的所有图形和加工参数。

  7、具有多种图形查看的功能,如:放大、缩小显示等。

  8、具有粤铭虚拟打印输入的功能。

  9、支持多种类型的运动控制卡,可将加工数据保存成*.out(粤铭一号卡)文件或*.ymd(粤铭3号卡)文件下载到机器。

  10、支持双激光头图形排料及边角排料。

  11、最大支持256次的图形的重做和撤销操作。

  12、支持修改图元的切割起点和方向的功能。

  13、具有阵列方式的排版功能。

  14、具有运动轨迹数据平滑处理功能。

  15、具有切割数据路径优化的功能。

  16、具有图形的轨迹仿真功能

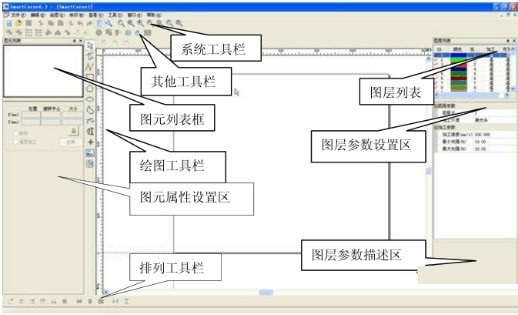

功能界面

截图
截图

  A. 系统工具栏:新建、修改、反复撤消操作、窗口缩放,移动和查看图形、图形输出等功能;

  B. 图元列表框:显示绘图区所有的图元列表;

  C. 图元属性设置区:设置图元的位置,大小等属性情况;

  D. 绘制工具栏:绘制直线、矩形、圆等基本图元,同时可以支持各种图形格式导入、虚拟打印等;

  E. 图层列表:显示256个图层及其切割顺序等信息;

  F. 图层参数设置区:设置图层参数,加工参数;

  G. 图层参数描述区:描叙图层中各个参数的详细信息;

  H. 排列工具栏:当用户选中图形是,对其进行位置排列;

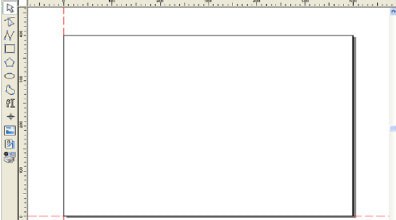

  I. 绘图区域:绘制、编辑图形的地方;
