MDI Jade

MDI Jade 官方版v6.6

更新时间:2019-10-23 支持系统:WinAll
软件大小:84.92MB
软件分类: 理科工具
软件类型:国产软件
软件评级:
软件授权:免费软件
软件语言:简体中文

      MDI Jade软件是一款专业实用的小巧型XRD分析工具,MDI Jade软件功能强悍,便捷好用,拥有进行衍射峰的指标化、进行晶格参数的计算等独特功能,能轻松计算峰的面积、质心,你还可以在图上进行更加随意的编辑。

相关软件 版本信息 下载地址
MathType v7.10 查看
lingo V14.0 查看
几何画板 官方中文版v16.0 查看
洋葱数学 官方最新版v1.0.1 查看

软件功能

      1、物相检索

      通过建立PDF文件索引,jade具有优秀的物相检索界面和强大的检索功能

      2、图谱拟合

      MDI Jade软件可以按照不同的峰形函数对单峰或全谱拟合,拟合过程是结构精修,晶粒大小,微观应变,残余应力计算等功能。

      3、结构精修

      对样品中单个相的结构精修,完成点阵合素的精确计算,对于多样品,可以逐相地一次精修

      4、晶粒大小和微观应变

      计算当晶粒尺寸小于10cm时的晶粒大小,如果样品中存在微观应变,同样可以计算出来

      5、残余应力

      残余应力计算功能作为一个特殊附件

      6、物相定量

      这也是一个附加功能,一般版本不包含

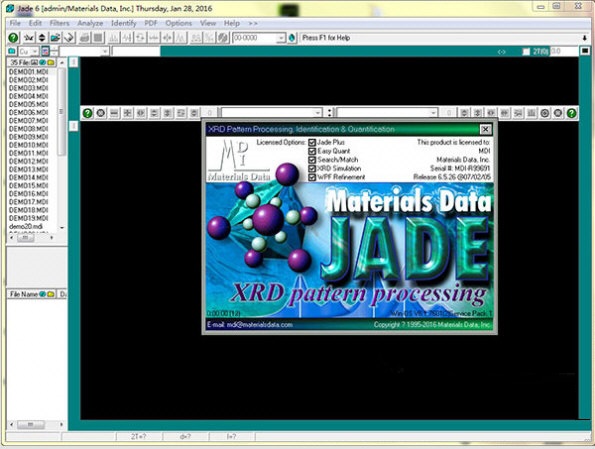

截图

简单教程分享

      基本功能操作

      File菜单

      在这一菜单中,主要命令包括读入数据文件的两种方式Patterns和 Thumbnail。

      另一个特别有用的命令是Save。这个命令具有下级菜单,其中主要的是:

      Save-Primary Pattern as *.txt:将当前窗口中显示的图谱数据以文本格式(*.txt)保存,以方便用其它作图软件如Origin作图和作其它处理。

      注意

      (1)该命令保存的是窗口中显示的图谱,如果窗口中显示的是某一个图谱的一部分,那么,保存的只有那么一部分。保存前注意设置显示为Full Range(View-Zoom Window菜单)。

      (2)如果保存前作过平滑处理(smooth),则保存的数据为平滑后的数据而非原始数据。

截图

      Edit菜单

      Preferences命令:在这里可以设置显示、仪器、报告和个性化的参数。

      这里特别要提一下的是关于仪器半高宽曲线的设置,在计算晶粒尺寸和微观应变时都要用到这一个参数,即仪器固有的半高宽。Jade 的做法是测量一个无应变和晶粒细化的标准样品,绘出它的半高宽- 衍射角曲线,保存下来,以后在计算晶粒尺寸时,软件自动扣除仪器宽度。关于半高宽曲线的作法,在“仪器半高宽补正曲线”一节作详细介绍。

截图
操作流程

      1、打开MDI Jade,进入主窗口,选择菜单File,打开读入文件的对话框

截图

      2、双击文件,读入主窗口。

截图

      3、有可能文件不被读取,显示如图,这时就要进行简单设置了,点击File,选择Save,再选择Setup Ascii export,进行文件扩展名设置和数据开始点设置,设置参考如图所示

截图

      4、进行物相分析。在此之前需要建立PDF卡片索引,然后给出检索条件,从列表中检索出一定存在的物相。一般情况下进行条件检索,输入物质一定所含的各种元素,然后与峰值进行匹配。

截图
