ZLGISP_900软件包

ZLGISP_900软件包 V1.12官方版

软件大小:2.60MB
软件类型:国产软件
软件语言:简体
软件授权:免费软件
软件分类: 机械电子
支持系统:
下载服务协议见页面底部

      ZLGISP_900软件包是一款ZLGISP lpc900系列单片机软件工具,单片封装的微控制器,适合于许多要求高集成度、低成本的场合。可以满足多方面的性能要求。P89LPC924/925采用了高性能的处理器结构,指令执行时间只需2到4个时钟周期。6倍于标准80C51器件。P89LPC924/925集成了许多系统级的功能,这样可大大减少元件的数目和电路板面积并降低系统的成本。

主要特性

      4KB/8KB Flash程序存储器,

      具有1KB可擦除扇区和64字节

      可擦除页规格,可擦除单个字节。

      256字节 RAM数据存储器。

      2个16位定时/计数器,每一个定

      时器均可设置为溢出时触发相应端

      口输出或作为PWM输出。

      实时时钟可作为系统定时器。

      4输入8位的A/D转换器/1个DAC输出。2个模拟比较器,可选择输入和参考源。

      增强型UART。具有波特率发生器、间隔检测、帧错误检测、自动地址识别和通用的中断功能。

      400kHz字节宽度的I2C通信端口。

      可配置的片内振荡器及其频率范围和RC振荡器选项(通过用户可编程Flash配置位选择)。

      选择RC振荡器时不需要外接振荡器件。振荡器选项支持的频率范围为20KHz~12MHz。

      可选择RC振荡器选项并且其频率可进行很好的调节。

      操作电压VDD范围为2.4~3.6V。I/O口可承受5V(可上拉或驱动到5.5V)。

      最少15个I/O口,选择片内振荡和片内复位时可多达18个I/O口。

截图

      附加特性

      20脚TSSOP封装。

      当操作频率为12MHz时,除乘法和除法指令外,高速80C51 CPU的指令执行时间为

      167~333ns。同一时钟频率下,其速度为标准80C51器件的6倍。只需要较低的时钟频率

      即可达到同样的性能,这样无疑降低了功耗和EMI。

      Flash程序存储器可实现在应用中编程。这允许在程序运行时改变代码。

      串行Flash编程可实现简单的在电路编程。Flash保密位可防止程序被读出。

      看门狗定时器具有片内独立振荡器,无需外接元件。看门狗预分频器有8种选择。

      低电压复位(掉电检测)可在电源故障时使系统安全关闭。该功能也可配置为一个中断。

      空闲和两种不同的掉电节电模式。提供从掉电模式中唤醒功能(低电平中断输入唤醒)。

      典型的掉电电流为1μA(比较器关闭时的完全掉电状态)。

      低电平复位。使用片内上电复位时不需要外接元件。复位计数器和复位干扰抑制电路可

      防止虚假和不完全的复位。另外还提供软件复位功能。

      振荡器失效检测。看门狗定时器具有独立的片内振荡器,因此它可用于振荡器的失效检测。

      可编程端口输出模式:

      准双向口。

      开漏输出。

      推挽。

      仅为输入功能。

      端口“输入模式匹配”检测。当P0口管脚的值与一个可编程的模式匹配或者不匹配时,

      可产生一个中断。

      所有口线均有LED驱动能力(20mA)。但整个芯片有一个最大值的限制。

      可控制口线输出斜率以降低EMI,输出最小跳变时间约为10ns。

      当选择内部复位时,P89LPC924/925只需连接电源和地。

      4个中断优先级。

      8个键盘中断输入,另加2路外部中断输入。

      双数据指针

      施密特触发端口输入

      仿真支持。

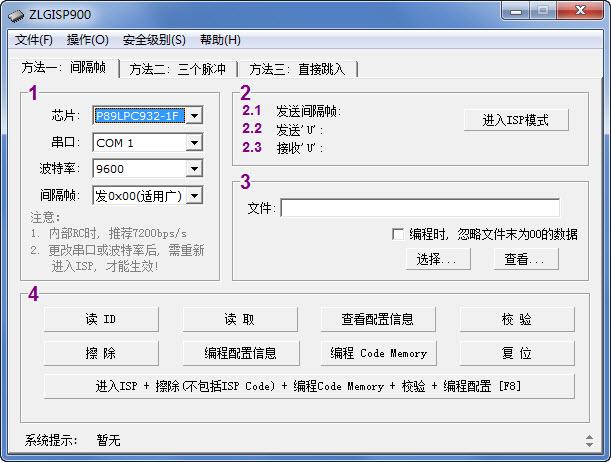

截图

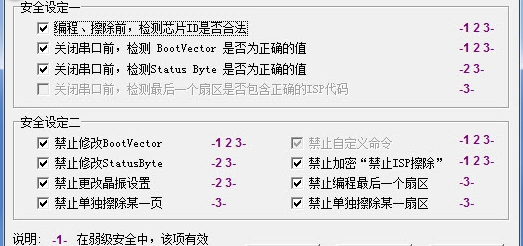

功能说明

      [编程、擦除前,检测芯片ID是否合法]

      选中此项可避免用户选错芯片。例如:用户芯片为921,但选择了922时,就有可能破坏芯片内的ISP代码。

      [关闭串口前,检测BootVector是否为正确的值]

      选中此项,可确保BootVector不被更改。

      [关闭串口前,检测StatusByte是否为正确的值]

      选中此项,可确保StatusByte不被更改。

      [关闭串口前,检测最后一个扇区是否包含正确的ISP代码]

      选中此项,可确保芯片内部ISP代码不被改写。但有两点需要注意:

      1) 用户不能使用最后一个扇区做为代码

      2) 当ISP代码被破坏地很严重时,此功能失效

      [禁止修改BootVector]

      选中此项,用户将不能修改BootVector的值

      [禁止修改StatusByte]

      选中此项,用户将不能修改StatusByte的值

      [禁止加密“禁止ISP擦除”]

      选中此项,用户将不能再修改Security Bit2的值

      [禁止更改晶振设置]

      选中此项,用户只能设置“4MHz~12MHz”与“内部RC”两种

      [禁止编程最后一个扇区]

      选中此项,用户将不能再利用最后一个扇区做代码空间。例如:P89LPC932的最后1K,P89LPC936的最后2K将不能被用户使用。

      [禁止单独擦除某一页]

      选中此项,用户将不能使用单独进行页擦除,但可以利用“全部擦除(不包含ISP代码)”

      [禁止单独擦除某一扇区]

      选中此项,用户将不能使用单独进行扇区擦除,但可以利用“全部擦除(不包含ISP代码)”
