  使用CAD画角度直线的方法大全

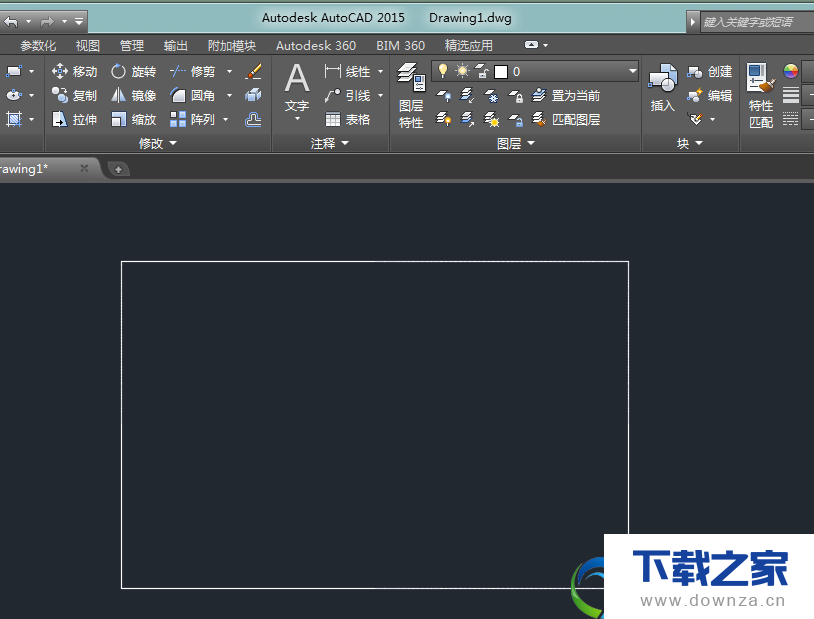

  1、为了便于说明咱们绘制的角线,先在CAD绘图窗口中绘制一个矩形;

使用CAD画角度直线的方法大全

【下载之家 教程整理】

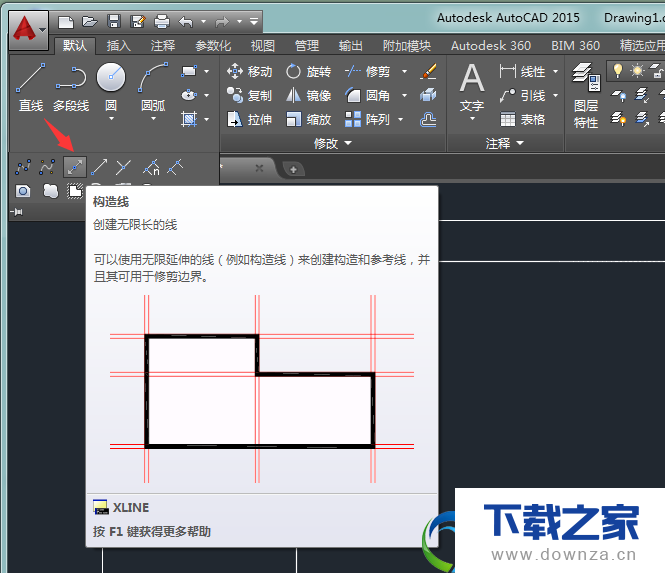

  2、展开CAD2015绘图工具栏,找到构造线,如想了解构造线的定义,可以把鼠标放在构造线指令线,其就能显示说明文字了;

使用CAD画角度直线的方法大全截图

【下载之家 教程整理】

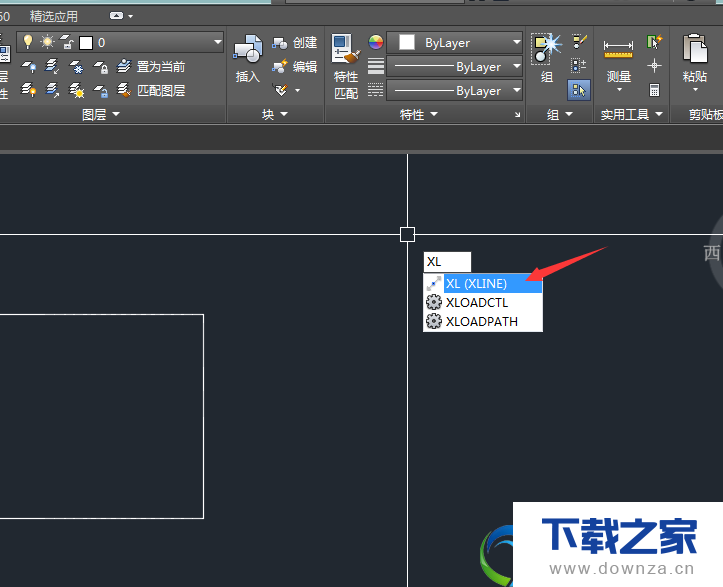

  3、在命令行中键入“XL”(构造线指令的快捷键)

使用CAD画角度直线的方法大全截图

【下载之家 教程整理】

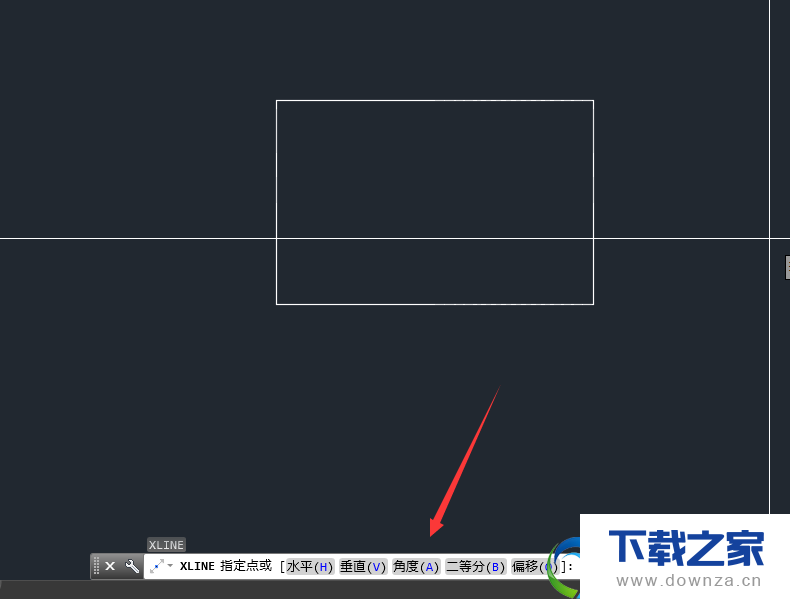

  4、在绘图窗口处,会提示构造线命令中的所有选项;

使用CAD画角度直线的方法大全截图

【下载之家 教程整理】

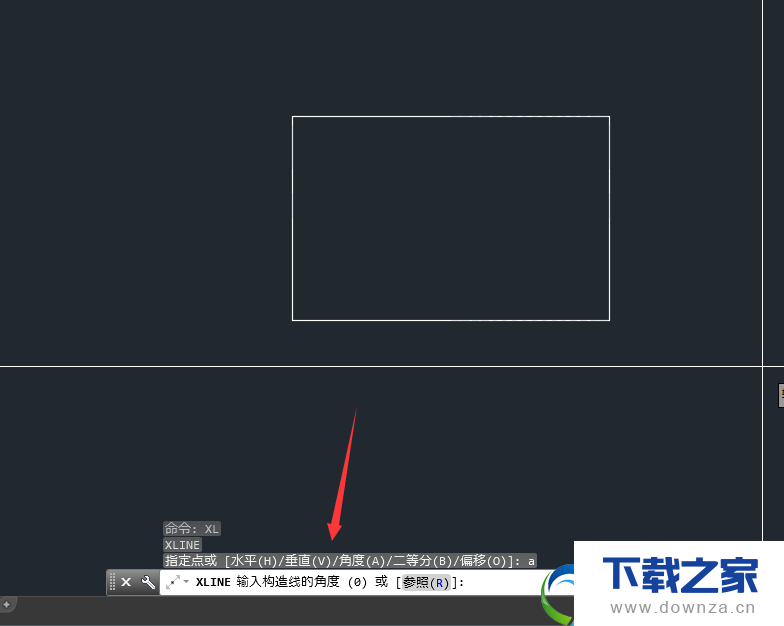

  5、根据提示,建入“A”;

使用CAD画角度直线的方法大全截图

【下载之家 教程整理】

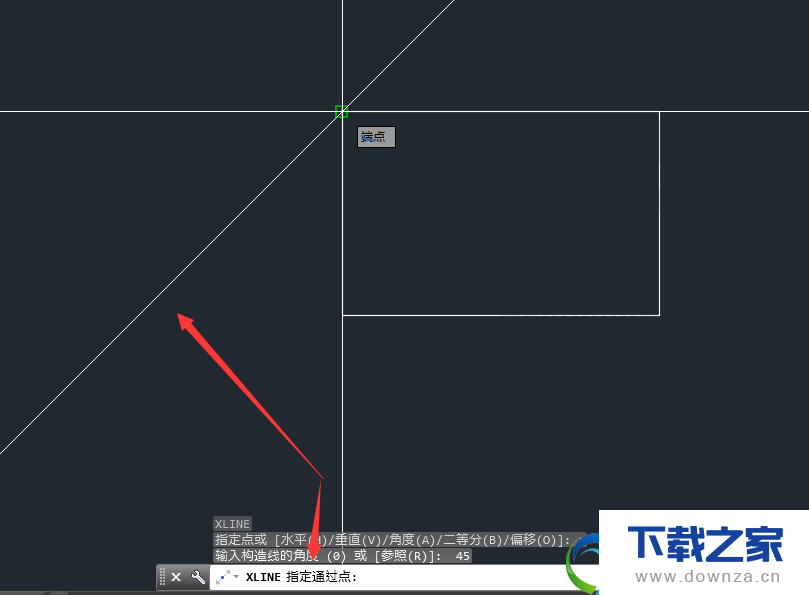

  6、输入要绘制的角度,教程所要绘制的角线为45度;

使用CAD画角度直线的方法大全截图

【下载之家 教程整理】

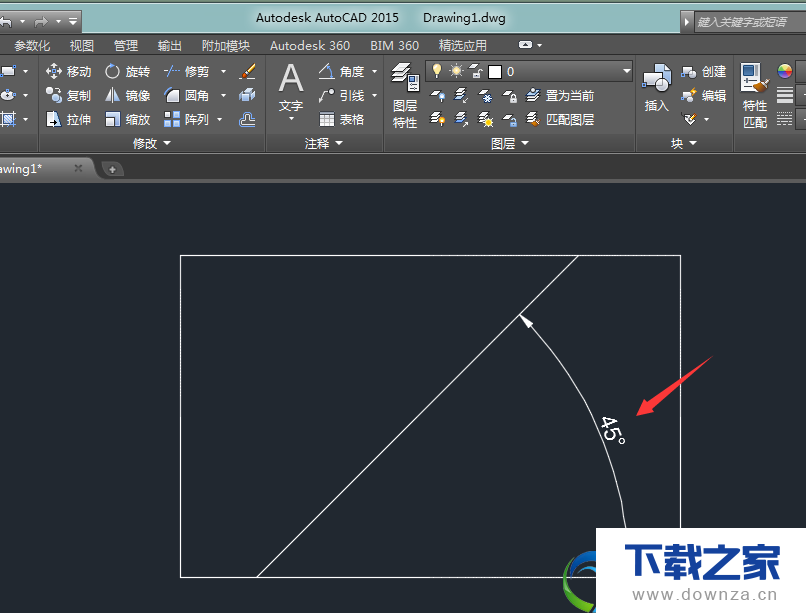

  7、在绘制好45度的角线后,使用修剪命令,剪掉多余的线,然后用角度标注,可以测量咱们绘制的结果;



使用CAD画角度直线的方法大全截图





 【下载之家,教程整理】



  使用心得:构造线不能直接标注角度,必须把其修剪成直线才线,在键入角度时,CAD默认的角度方向为逆时针,如发现角度方向反了,需要在数值前加“-”负号。
