      使用Excel绘制线性玫瑰图的具体步骤

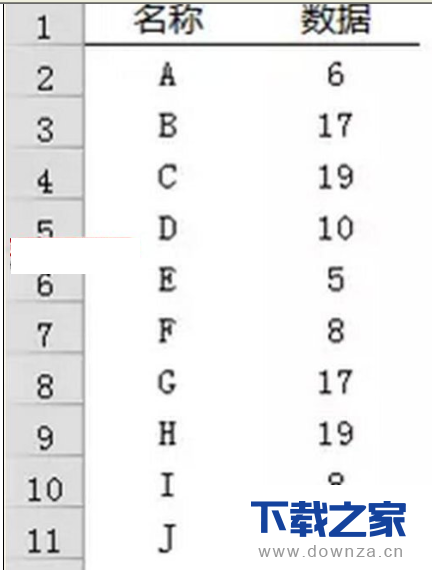

  模拟一组随机数据:

新花招!教你使用Excel绘制线性玫瑰图的具体步骤
【下载之家 教程整理】

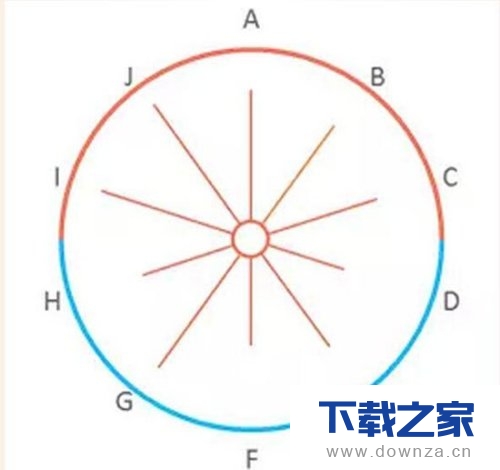

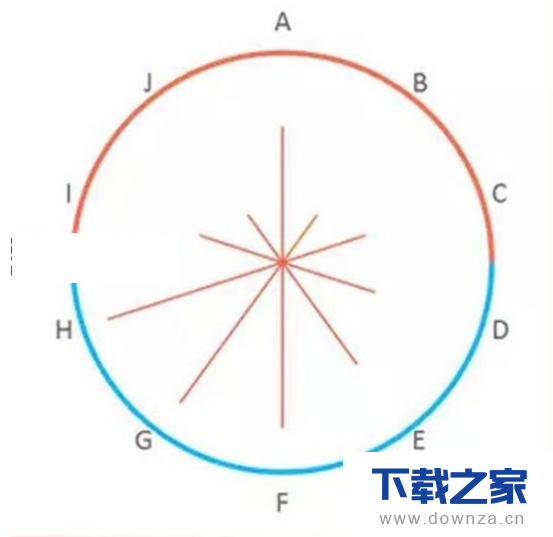

  最终效果:

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

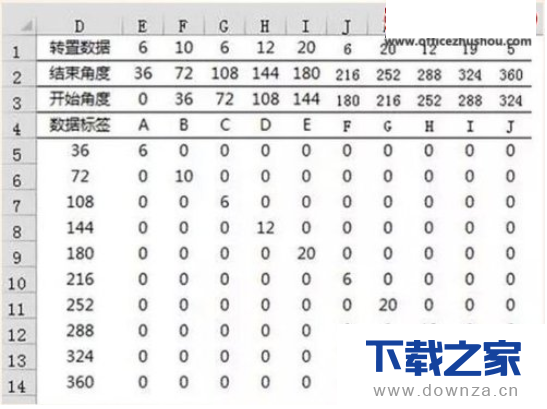

  步骤一:构建数据区域

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

  公式输入:

  选中E1:N1单元格区域,输入多单元格数组公式

  =TRANSPOSE(B2:B11)

  注意需要按CTRL+SHIFT+ENTER三键结束

  这里使用公式,目的为跟随数据源数据变化,如果不会公式,可以直接复制数据源,然后选择性粘贴→转置。

  E2:N2区域直接计算每个点占多少角度,一个圆为360度,此处有10个分类,所以一个点占36度。

  E3:N3开始角度与结束角度同理,一个点从0度开始,到36度结束,第二个点从36度开始,到72度结束,以此类推。

  选中E4:N5单元格区域,输入多单元格数组公式

  =TRANSPOSE(A2:A11)

  同样需要按CTRL+SHIFT+ENTER三键结束。

  D5:D14区域为开始角度转置后效果。

  E5::N14区域公式为

  =IF(($D5>E$3)*($D5<=E$2),E$1,)

  公式右拉下拉。

  步骤二:插入雷达图

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

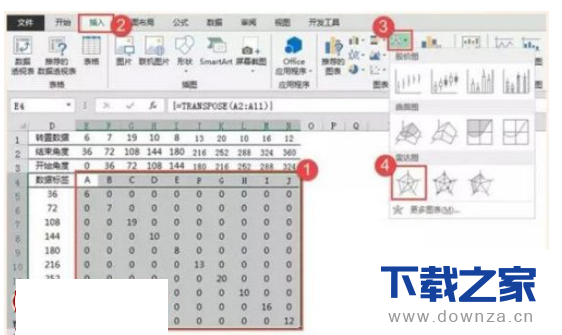

  选中“E4:N14”区域,插入雷达图。

  插入图表后,依次单击“图表标题”、“图例”、“网格线”按DELETE键删除:

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

  步骤三:添加数据

  单击图表,右键“选择数据”,单击“添加”按钮。

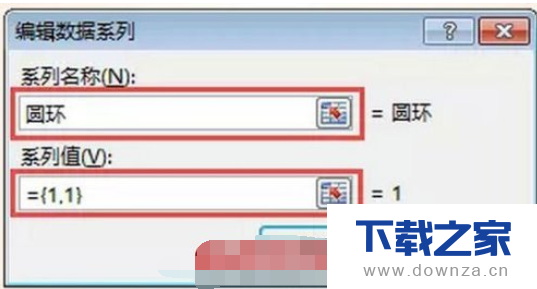

  系列名称为“圆环”,系列值为“={1,1}”,同样的步骤添加四次。

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

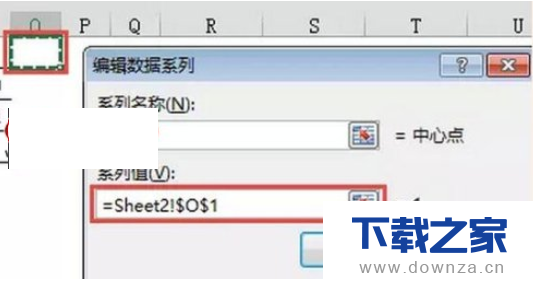

  再添加一个系列,系列名称为“中心点”,系列值为“O1”单元格引用,添加后在“O1”单元格输入0。

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

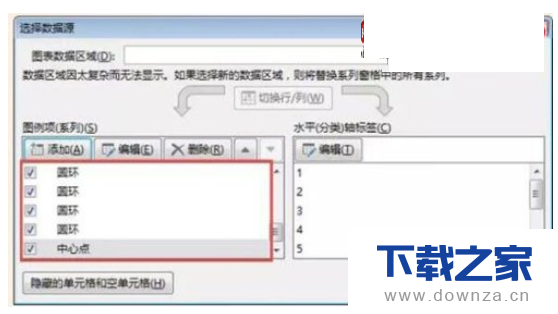

  添加后选择数据源窗口如图:

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

  步骤四:更改图表类型

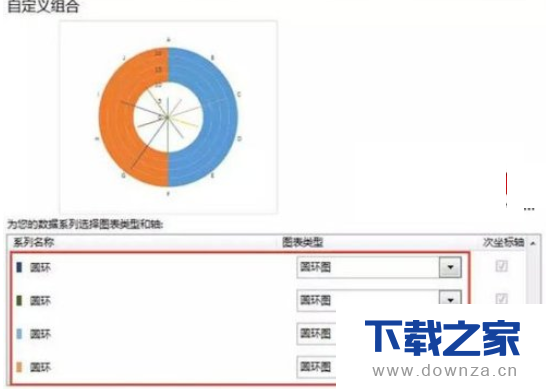

  单击图表任意系列右键“更改系列图表类型”,将四个圆环系列更改为“圆环图”。

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

  步骤五:设置图表格式

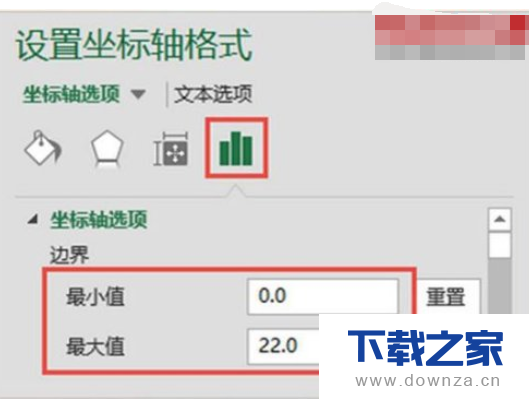

  选中雷达图“纵坐标轴”设置坐标轴边界,最大值为22,最小值0,设置后按DELETE键删除纵坐标轴。

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

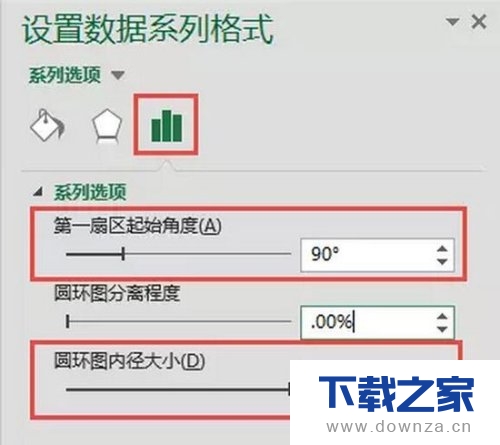

  选中圆环图,设置圆环图“第一扇区起始角度”为90,“圆环图内径大小”为90

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

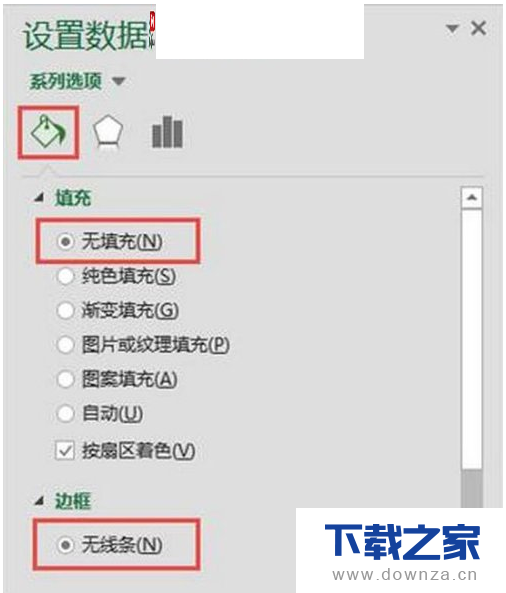

  选中内三层圆环,设置无填充无线条。

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

  设置雷达系列线条格式,(设置时刻按F4快速重复上一次操作)。

  设置后效果如图:

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

  选中“中心点”系列,设置系列标记格式

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

  设置后效果:

新花招!教你使用Excel绘制线性玫瑰图的具体步骤截图
【下载之家 教程整理】

  最后添加你的说明文字与标题即可。
