  用CAD绘制简单的图形的详细介绍

  新建一个页面,打开参照图

用CAD绘制简单的图形的详细介绍

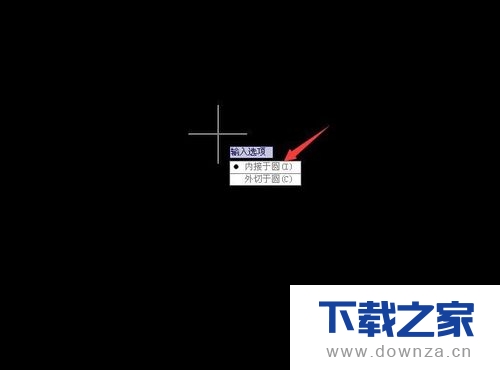

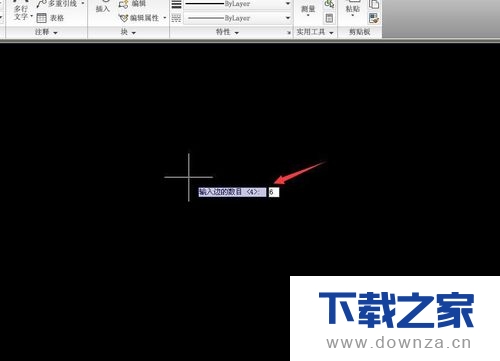

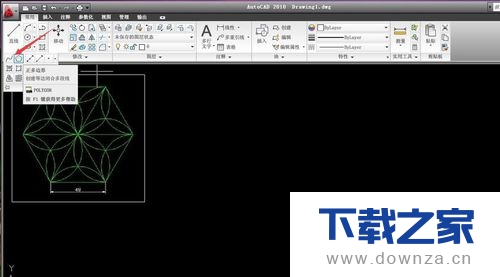

  首先我们可以画一个多边形,按照提示依次操作,输入边书,指定点,半径等

用CAD绘制简单的图形的详细介绍截图
用CAD绘制简单的图形的详细介绍截图

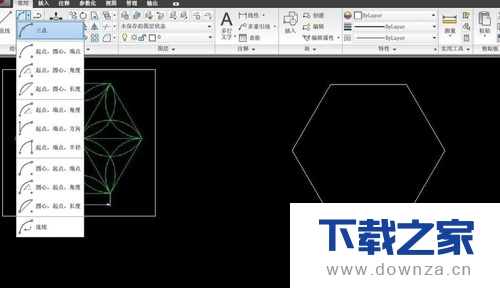

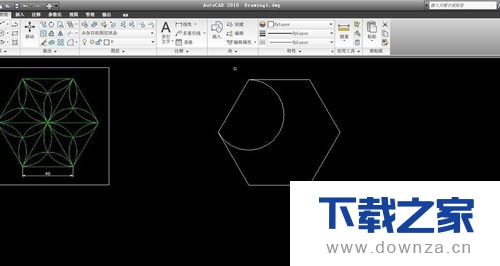

  然后画是圆弧,选择喜欢的方式,常用的是三点

用CAD绘制简单的图形的详细介绍截图
用CAD绘制简单的图形的详细介绍截图

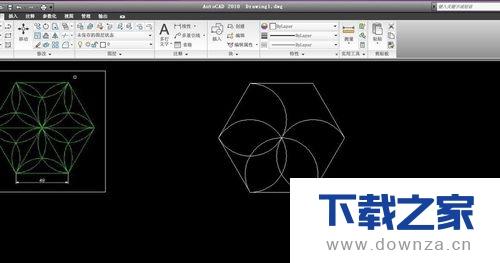

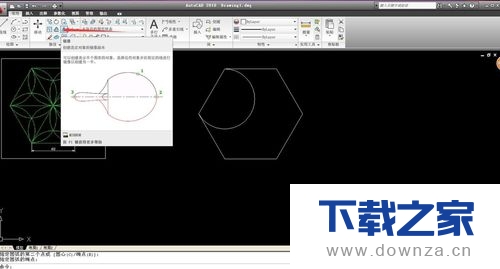

  之后可以通过复制或者镜像重复多个圆弧

用CAD绘制简单的图形的详细介绍截图
用CAD绘制简单的图形的详细介绍截图

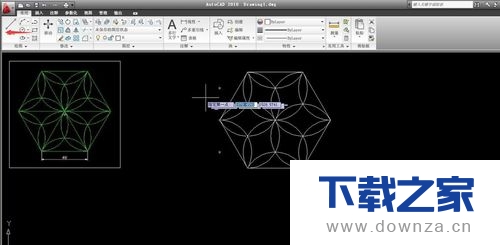

  之后同样是圆弧

用CAD绘制简单的图形的详细介绍截图

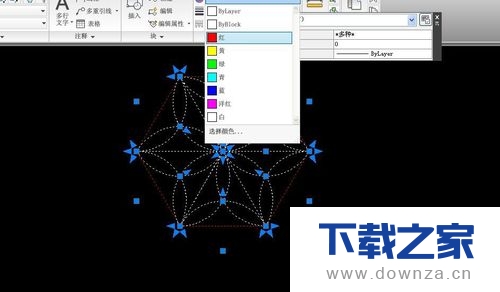

  我们可以调整线条的颜色和粗细

用CAD绘制简单的图形的详细介绍截图
用CAD绘制简单的图形的详细介绍截图
