solidworks打造出水杯的详细教程

来源:下载之家 作者:gengting

SolidWorks2016

SolidWorks2016

版本:最新版
大小:10.41GB
分类: 3D制作类
查看详情

导读: 大家会使用solidworks软件打造出水杯吗?假如不会的话,就来学习学习下文关于solidworks打造出水杯的详细教程吧。希望可以帮助到大家!

  大家会使用solidworks软件打造出水杯吗?假如不会的话,就来学习学习下文关于solidworks打造出水杯的详细教程吧。希望可以帮助到大家!

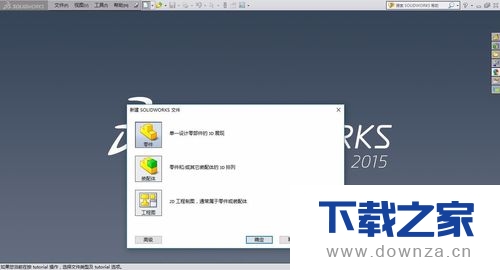

  首先打开我们的solidworks软件,该经验以2015版本为例讲解,其他版本的solidworks软件都可以使用该教程。然后新建一个零件,点击确定。

solidworks打造出水杯的详细教程

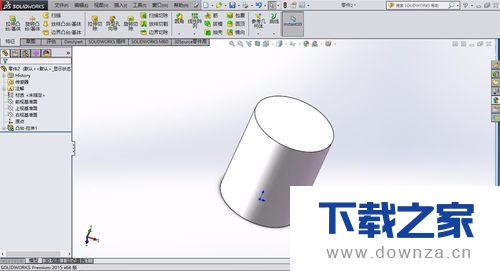

  点击拉伸凸台,选取任意平面视图为草图平面,在这里我们选取上视平面为草图平面,在草图环境中,我们绘制一个直径大小为100的圆。完成后退出草图,设置拉伸深度为120,完成拉伸的创建。

solidworks打造出水杯的详细教程截图

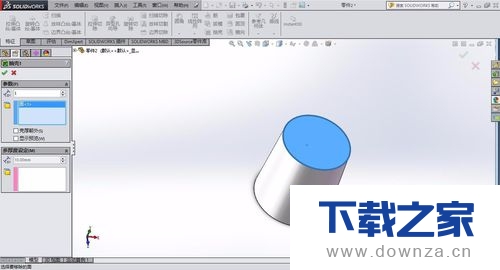

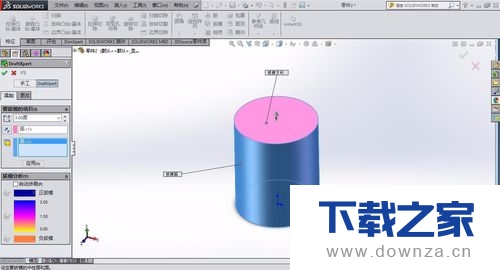

  点击特征中的拔模,拔模角度设置为3°,拔模的方向选取为圆柱的上表面,要拔模的面为圆柱的外表面,点击确定完成拔模的创建。

solidworks打造出水杯的详细教程截图

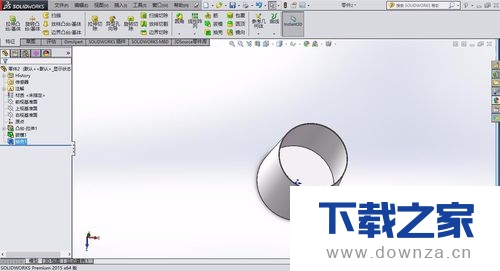

  点击抽壳,抽壳的面为圆柱的上表面,即为上步骤所拉伸方向选取的上表面。设置抽壳的为1mm,即壁厚为1mm。

solidworks打造出水杯的详细教程截图
solidworks打造出水杯的详细教程截图

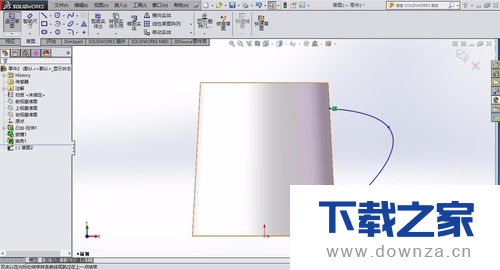

  绘制草图,以前视基准面为草图平面,利用样条曲线绘制线条,如下图所示,绘制的时候,可以拖动样条曲线的点来改变曲线的外形大小方向,完成后就可以退出草图。

solidworks打造出水杯的详细教程截图

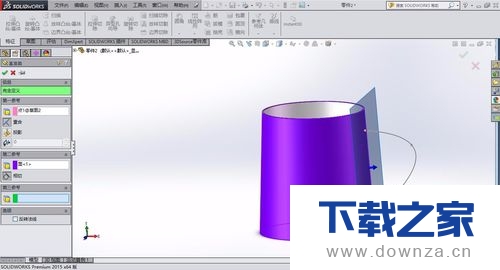

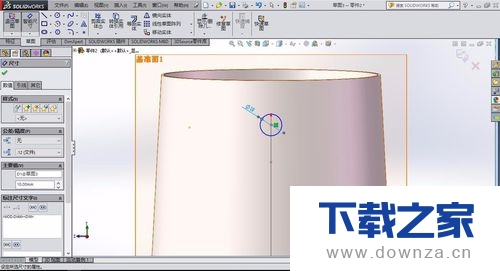

  点参考几何体,选取基准面,创建一个基准面,第一参考面为样条曲线的上面的点,第二参考面为圆柱的外表面。完成基准面1的创建。并在该基准面绘制一个直径大小为10的圆,如下图所示。

solidworks打造出水杯的详细教程截图
solidworks打造出水杯的详细教程截图

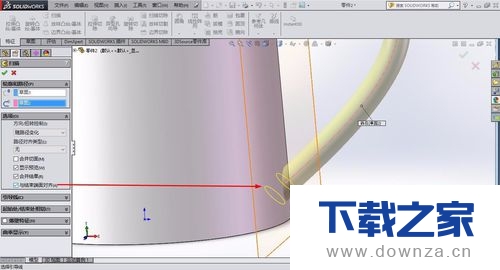

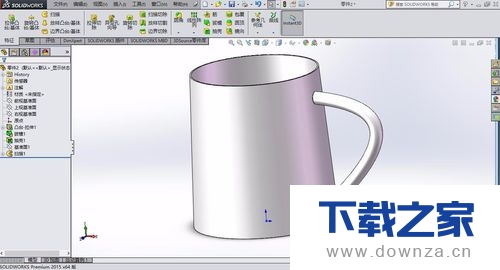

  我们可以将基准面1隐藏,然后点击扫面,扫描的轮廓为基准面所绘制的圆,路径为样条曲线,扫描的时候在选项中选取与结束面对齐。



solidworks打造出水杯的详细教程截图
solidworks打造出水杯的详细教程截图



【下载之家 教程整理】

  以上就是solidworks打造出水杯的详细教程,希望对有需要或者感兴趣的朋友有所帮助。
